Home » Enclosure Shielding » Conductive Elastomers » Waveguide A

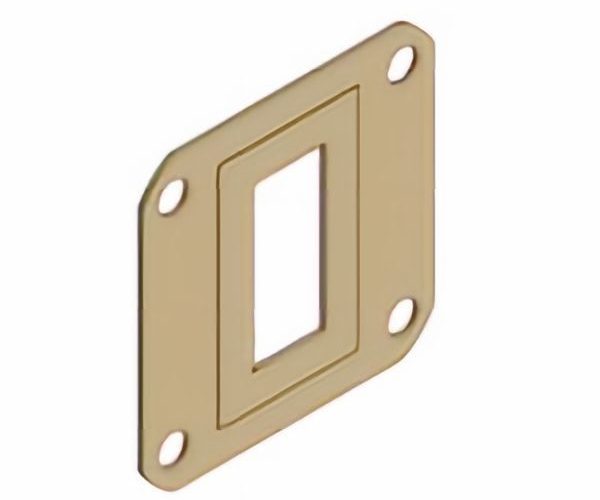

TechSIL Molded Waveguide Gaskets come in twenty six different sizes and are available in round or rectangular shapes. They come with a .027” thickness and are available in several different lengths and widths. These Molded Waveguide Gaskets can be molded out of all twelve of the MILDTL-83528 compounds. Additional sizes are available upon request.
Leader Tech Part Number | MIL-DTL-83528 Part Number | Elastomer | Filler | A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | T (in) | MIL-DTL-83528/13 Configuration |
---|---|---|---|---|---|---|---|---|---|---|---|
Leader Tech Part Number | MIL-DTL-83528 Part Number | Elastomer | Filler | A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | T (in) | MIL-DTL-83528/13 Configuration |
5313-0001-10 | M83528/013A001 | Silicone | Ag/Cu | 0.750 | 0.750 | 0.152 | 0.292 | 0.116 | 0.469 | 0.027 | A |
5313-0001-15 | M83528/013G001 | Silicone | Ag/Cu | 0.750 | 0.750 | 0.152 | 0.292 | 0.116 | 0.469 | 0.027 | A |
5313-0001-20 | M83528/013B001 | Silicone | Ag/Al | 0.750 | 0.750 | 0.152 | 0.292 | 0.116 | 0.469 | 0.027 | A |
5313-0001-25 | M83528/013H001 | Silicone | Ag | 0.750 | 0.750 | 0.152 | 0.292 | 0.116 | 0.469 | 0.027 | A |
5313-0001-30 | M83528/013C001 | Fluorosilicone | Ag/Cu | 0.750 | 0.750 | 0.152 | 0.292 | 0.116 | 0.469 | 0.027 | A |
5313-0001-35 | M83528/013F001 | Fluorosilicone | Ag/Fu | 0.750 | 0.750 | 0.152 | 0.292 | 0.116 | 0.469 | 0.027 | A |
5313-0001-40 | M83528/013D001 | Fluorosilicone | Ag/Al | 0.750 | 0.750 | 0.152 | 0.292 | 0.116 | 0.469 | 0.027 | A |
5313-0001-45 | M83528/013K001 | Silicone | Ag/Cu | 0.750 | 0.750 | 0.152 | 0.292 | 0.116 | 0.469 | 0.027 | A |
5313-0001-50 | M83528/013M001 | Silicone | Ag/G | 0.750 | 0.750 | 0.152 | 0.292 | 0.116 | 0.469 | 0.027 | A |
5313-0001-55 | M83528/013E001 | Silicone | Ag | 0.750 | 0.750 | 0.152 | 0.292 | 0.116 | 0.469 | 0.027 | A |
5313-0001-60 | N/A | Silicone | Ni/C | 0.750 | 0.750 | 0.152 | 0.292 | 0.116 | 0.469 | 0.027 | A |
5313-0001-65 | M83528/013L001 | Silicone | Ag/Ni | 0.750 | 0.750 | 0.152 | 0.292 | 0.116 | 0.469 | 0.027 | A |
5313-0001-90 | N/A | Fluorosilicone | Ni/C | 0.750 | 0.750 | 0.152 | 0.292 | 0.116 | 0.469 | 0.027 | A |
5313-0003-10 | M83528/013A003 | Silicone | Ag/Cu | 0.875 | 0.875 | 0.182 | 0.432 | 0.116 | 0.563 | 0.027 | A |
5313-0003-15 | M83528/013G003 | Silicone | Ag/Cu | 0.875 | 0.875 | 0.182 | 0.432 | 0.116 | 0.563 | 0.027 | A |
5313-0003-20 | M83528/013B003 | Silicone | Ag/Al | 0.875 | 0.875 | 0.182 | 0.432 | 0.116 | 0.563 | 0.027 | A |
5313-0003-25 | M83528/013H003 | Silicone | Ag | 0.875 | 0.875 | 0.182 | 0.432 | 0.116 | 0.563 | 0.027 | A |
5313-0003-30 | M83528/013C003 | Fluorosilicone | Ag/Cu | 0.875 | 0.875 | 0.182 | 0.432 | 0.116 | 0.563 | 0.027 | A |
5313-0003-35 | M83528/013F003 | Fluorosilicone | Ag/Fu | 0.875 | 0.875 | 0.182 | 0.432 | 0.116 | 0.563 | 0.027 | A |
5313-0003-40 | M83528/013D003 | Fluorosilicone | Ag/Al | 0.875 | 0.875 | 0.182 | 0.432 | 0.116 | 0.563 | 0.027 | A |
5313-0003-45 | M83528/013K003 | Silicone | Ag/Cu | 0.875 | 0.875 | 0.182 | 0.432 | 0.116 | 0.563 | 0.027 | A |
5313-0003-50 | M83528/013M003 | Silicone | Ag/G | 0.875 | 0.875 | 0.182 | 0.432 | 0.116 | 0.563 | 0.027 | A |
5313-0003-55 | M83528/013E003 | Silicone | Ag | 0.875 | 0.875 | 0.182 | 0.432 | 0.116 | 0.563 | 0.027 | A |
5313-0003-60 | N/A | Silicone | Ni/C | 0.875 | 0.875 | 0.182 | 0.432 | 0.116 | 0.563 | 0.027 | A |
5313-0003-65 | M83528/013L003 | Silicone | Ag/Ni | 0.875 | 0.875 | 0.182 | 0.432 | 0.116 | 0.563 | 0.027 | A |
5313-0003-90 | N/A | Fluorosilicone | Ni/C | 0.875 | 0.875 | 0.182 | 0.432 | 0.116 | 0.563 | 0.027 | A |
5313-0005-10 | M83528/013A005 | Silicone | Ag/Cu | 1.313 | 1.313 | 0.637 | 0.328 | 0.140 | 0.875 | 0.027 | A |
5313-0005-15 | M83528/013G005 | Silicone | Ag/Cu | 1.313 | 1.313 | 0.637 | 0.328 | 0.140 | 0.875 | 0.027 | A |
5313-0005-20 | M83528/013B005 | Silicone | Ag/Al | 1.313 | 1.313 | 0.637 | 0.328 | 0.140 | 0.875 | 0.027 | A |
5313-0005-25 | M83528/013H005 | Silicone | Ag | 1.313 | 1.313 | 0.637 | 0.328 | 0.140 | 0.875 | 0.027 | A |
5313-0005-30 | M83528/013C005 | Fluorosilicone | Ag/Cu | 1.313 | 1.313 | 0.637 | 0.328 | 0.140 | 0.875 | 0.027 | A |
5313-0005-35 | M83528/013F005 | Fluorosilicone | Ag/Fu | 1.313 | 1.313 | 0.637 | 0.328 | 0.140 | 0.875 | 0.027 | A |
5313-0005-40 | M83528/013D005 | Fluorosilicone | Ag/Al | 1.313 | 1.313 | 0.637 | 0.328 | 0.140 | 0.875 | 0.027 | A |
5313-0005-45 | M83528/013K005 | Silicone | Ag/Cu | 1.313 | 1.313 | 0.637 | 0.328 | 0.140 | 0.875 | 0.027 | A |
5313-0005-50 | M83528/013M005 | Silicone | Ag/G | 1.313 | 1.313 | 0.637 | 0.328 | 0.140 | 0.875 | 0.027 | A |
5313-0005-55 | M83528/013E005 | Silicone | Ag | 1.313 | 1.313 | 0.637 | 0.328 | 0.140 | 0.875 | 0.027 | A |
5313-0005-60 | N/A | Silicone | Ni/C | 1.313 | 1.313 | 0.637 | 0.328 | 0.140 | 0.875 | 0.027 | A |
5313-0005-65 | M83528/013L005 | Silicone | Ag/Ni | 1.313 | 1.313 | 0.637 | 0.328 | 0.140 | 0.875 | 0.027 | A |
5313-0005-90 | N/A | Fluorosilicone | Ni/C | 1.313 | 1.313 | 0.637 | 0.328 | 0.140 | 0.875 | 0.027 | A |
5313-0007-10 | M83528/013A007 | Silicone | Ag/Cu | 1.496 | 1.496 | 0.767 | 0.393 | 0.155 | 0.450 | 0.027 | A |
5313-0007-15 | M83528/013G007 | Silicone | Ag/Cu | 1.496 | 1.496 | 0.767 | 0.393 | 0.155 | 0.450 | 0.027 | A |
5313-0007-20 | M83528/013B007 | Silicone | Ag/Al | 1.496 | 1.496 | 0.767 | 0.393 | 0.155 | 0.450 | 0.027 | A |
5313-0007-25 | M83528/013H007 | Silicone | Ag | 1.496 | 1.496 | 0.767 | 0.393 | 0.155 | 0.450 | 0.027 | A |
5313-0007-30 | M83528/013C007 | Fluorosilicone | Ag/Cu | 1.496 | 1.496 | 0.767 | 0.393 | 0.155 | 0.450 | 0.027 | A |
5313-0007-35 | M83528/013F007 | Fluorosilicone | Ag/Fu | 1.496 | 1.496 | 0.767 | 0.393 | 0.155 | 0.450 | 0.027 | A |
5313-0007-40 | M83528/013D007 | Fluorosilicone | Ag/Al | 1.496 | 1.496 | 0.767 | 0.393 | 0.155 | 0.450 | 0.027 | A |
5313-0007-45 | M83528/013K007 | Silicone | Ag/Cu | 1.496 | 1.496 | 0.767 | 0.393 | 0.155 | 0.450 | 0.027 | A |
5313-0007-50 | M83528/013M007 | Silicone | Ag/G | 1.496 | 1.496 | 0.767 | 0.393 | 0.155 | 0.450 | 0.027 | A |
5313-0007-55 | M83528/013E007 | Silicone | Ag | 1.496 | 1.496 | 0.767 | 0.393 | 0.155 | 0.450 | 0.027 | A |
5313-0007-60 | N/A | Silicone | Ni/C | 1.496 | 1.496 | 0.767 | 0.393 | 0.155 | 0.450 | 0.027 | A |
5313-0007-65 | M83528/013L007 | Silicone | Ag/Ni | 1.496 | 1.496 | 0.767 | 0.393 | 0.155 | 0.450 | 0.027 | A |
5313-0007-90 | N/A | Fluorosilicone | Ni/C | 1.496 | 1.496 | 0.767 | 0.393 | 0.155 | 0.450 | 0.027 | A |
5313-0009-10 | M83528/013A009 | Silicone | Ag/Cu | 1.625 | 1.625 | 0.912 | 0.413 | 0.169 | 0.469 | 0.027 | A |
5313-0009-15 | M83528/013G009 | Silicone | Ag/Cu | 1.625 | 1.625 | 0.912 | 0.413 | 0.169 | 0.469 | 0.027 | A |
5313-0009-20 | M83528/013B009 | Silicone | Ag/Al | 1.625 | 1.625 | 0.912 | 0.413 | 0.169 | 0.469 | 0.027 | A |
5313-0009-25 | M83528/013H009 | Silicone | Ag | 1.625 | 1.625 | 0.912 | 0.413 | 0.169 | 0.469 | 0.027 | A |
5313-0009-30 | M83528/013C009 | Fluorosilicone | Ag/Cu | 1.625 | 1.625 | 0.912 | 0.413 | 0.169 | 0.469 | 0.027 | A |
5313-0009-35 | M83528/013F009 | Fluorosilicone | Ag/Fu | 1.625 | 1.625 | 0.912 | 0.413 | 0.169 | 0.469 | 0.027 | A |
5313-0009-40 | M83528/013D009 | Fluorosilicone | Ag/Al | 1.625 | 1.625 | 0.912 | 0.413 | 0.169 | 0.469 | 0.027 | A |
5313-0009-45 | M83528/013K009 | Silicone | Ag/Cu | 1.625 | 1.625 | 0.912 | 0.413 | 0.169 | 0.469 | 0.027 | A |
5313-0009-50 | M83528/013M009 | Silicone | Ag/G | 1.625 | 1.625 | 0.912 | 0.413 | 0.169 | 0.469 | 0.027 | A |
5313-0009-55 | M83528/013E009 | Silicone | Ag | 1.625 | 1.625 | 0.912 | 0.413 | 0.169 | 0.469 | 0.027 | A |
5313-0009-60 | N/A | Silicone | Ni/C | 1.625 | 1.625 | 0.912 | 0.413 | 0.169 | 0.469 | 0.027 | A |
5313-0009-65 | M83528/013L009 | Silicone | Ag/Ni | 1.625 | 1.625 | 0.912 | 0.413 | 0.169 | 0.469 | 0.027 | A |
5313-0009-90 | N/A | Fluorosilicone | Ni/C | 1.625 | 1.625 | 0.912 | 0.413 | 0.169 | 0.469 | 0.027 | A |
5313-0010-10 | M83528/013A010 | Silicone | Ag/Cu | 1.594 | 2.094 | 0.413 | 0.912 | 0.169 | 0.250 | 0.027 | A |
5313-0010-15 | M83528/013G010 | Silicone | Ag/Cu | 1.594 | 2.094 | 0.413 | 0.912 | 0.169 | 0.250 | 0.027 | A |
5313-0010-20 | M83528/013B010 | Silicone | Ag/Al | 1.594 | 2.094 | 0.413 | 0.912 | 0.169 | 0.250 | 0.027 | A |
5313-0010-25 | M83528/013H010 | Silicone | Ag | 1.594 | 2.094 | 0.413 | 0.912 | 0.169 | 0.250 | 0.027 | A |
5313-0010-30 | M83528/013C010 | Fluorosilicone | Ag/Cu | 1.594 | 2.094 | 0.413 | 0.912 | 0.169 | 0.250 | 0.027 | A |
5313-0010-35 | M83528/013F010 | Fluorosilicone | Ag/Fu | 1.594 | 2.094 | 0.413 | 0.912 | 0.169 | 0.250 | 0.027 | A |
5313-0010-40 | M83528/013D010 | Fluorosilicone | Ag/Al | 1.594 | 2.094 | 0.413 | 0.912 | 0.169 | 0.250 | 0.027 | A |
5313-0010-45 | M83528/013K010 | Silicone | Ag/Cu | 1.594 | 2.094 | 0.413 | 0.912 | 0.169 | 0.250 | 0.027 | A |
5313-0010-50 | M83528/013M010 | Silicone | Ag/G | 1.594 | 2.094 | 0.413 | 0.912 | 0.169 | 0.250 | 0.027 | A |
5313-0010-55 | M83528/013E010 | Silicone | Ag | 1.594 | 2.094 | 0.413 | 0.912 | 0.169 | 0.250 | 0.027 | A |
5313-0010-60 | N/A | Silicone | Ni/C | 1.594 | 2.094 | 0.413 | 0.912 | 0.169 | 0.250 | 0.027 | A |
5313-0010-65 | M83528/013L010 | Silicone | Ag/Ni | 1.594 | 2.094 | 0.413 | 0.912 | 0.169 | 0.250 | 0.027 | A |
5313-0010-90 | N/A | Fluorosilicone | Ni/C | 1.594 | 2.094 | 0.413 | 0.912 | 0.169 | 0.250 | 0.027 | A |
5313-0015-10 | M83528/013A015 | Silicone | Ag/Cu | 1.875 | 1.875 | 1.137 | 0.512 | 0.180 | 1.150 | 0.027 | A |
5313-0015-15 | M83528/013G015 | Silicone | Ag/Cu | 1.875 | 1.875 | 1.137 | 0.512 | 0.180 | 1.150 | 0.027 | A |
5313-0015-20 | M83528/013B015 | Silicone | Ag/Al | 1.875 | 1.875 | 1.137 | 0.512 | 0.180 | 1.150 | 0.027 | A |
5313-0015-25 | M83528/013H015 | Silicone | Ag | 1.875 | 1.875 | 1.137 | 0.512 | 0.180 | 1.150 | 0.027 | A |
5313-0015-30 | M83528/013C015 | Fluorosilicone | Ag/Cu | 1.875 | 1.875 | 1.137 | 0.512 | 0.180 | 1.150 | 0.027 | A |
5313-0015-35 | M83528/013F015 | Fluorosilicone | Ag/Fu | 1.875 | 1.875 | 1.137 | 0.512 | 0.180 | 1.150 | 0.027 | A |
5313-0015-40 | M83528/013D015 | Fluorosilicone | Ag/Al | 1.875 | 1.875 | 1.137 | 0.512 | 0.180 | 1.150 | 0.027 | A |
5313-0015-45 | M83528/013K015 | Silicone | Ag/Cu | 1.875 | 1.875 | 1.137 | 0.512 | 0.180 | 1.150 | 0.027 | A |
5313-0015-50 | M83528/013M015 | Silicone | Ag/G | 1.875 | 1.875 | 1.137 | 0.512 | 0.180 | 1.150 | 0.027 | A |
5313-0015-55 | M83528/013E015 | Silicone | Ag | 1.875 | 1.875 | 1.137 | 0.512 | 0.180 | 1.150 | 0.027 | A |
5313-0015-60 | N/A | Silicone | Ni/C | 1.875 | 1.875 | 1.137 | 0.512 | 0.180 | 1.150 | 0.027 | A |
5313-0015-65 | M83528/013L015 | Silicone | Ag/Ni | 1.875 | 1.875 | 1.137 | 0.512 | 0.180 | 1.150 | 0.027 | A |
5313-0015-90 | N/A | Fluorosilicone | Ni/C | 1.875 | 1.875 | 1.137 | 0.512 | 0.180 | 1.150 | 0.027 | A |
5313-0016-10 | M83528/013A016 | Silicone | Ag/Cu | 1.750 | 2.500 | 0.512 | 1.137 | 0.171 | 0.250 | 0.027 | A |
5313-0016-15 | M83528/013G016 | Silicone | Ag/Cu | 1.750 | 2.500 | 0.512 | 1.137 | 0.171 | 0.250 | 0.027 | A |
5313-0016-20 | M83528/013B016 | Silicone | Ag/Al | 1.750 | 2.500 | 0.512 | 1.137 | 0.171 | 0.250 | 0.027 | A |
5313-0016-25 | M83528/013H016 | Silicone | Ag | 1.750 | 2.500 | 0.512 | 1.137 | 0.171 | 0.250 | 0.027 | A |
5313-0016-30 | M83528/013C016 | Fluorosilicone | Ag/Cu | 1.750 | 2.500 | 0.512 | 1.137 | 0.171 | 0.250 | 0.027 | A |
5313-0016-35 | M83528/013F016 | Fluorosilicone | Ag/Fu | 1.750 | 2.500 | 0.512 | 1.137 | 0.171 | 0.250 | 0.027 | A |
5313-0016-40 | M83528/013D016 | Fluorosilicone | Ag/Al | 1.750 | 2.500 | 0.512 | 1.137 | 0.171 | 0.250 | 0.027 | A |
5313-0016-45 | M83528/013K016 | Silicone | Ag/Cu | 1.750 | 2.500 | 0.512 | 1.137 | 0.171 | 0.250 | 0.027 | A |
5313-0016-50 | M83528/013M016 | Silicone | Ag/G | 1.750 | 2.500 | 0.512 | 1.137 | 0.171 | 0.250 | 0.027 | A |
5313-0016-55 | M83528/013E016 | Silicone | Ag | 1.750 | 2.500 | 0.512 | 1.137 | 0.171 | 0.250 | 0.027 | A |
5313-0016-60 | N/A | Silicone | Ni/C | 1.750 | 2.500 | 0.512 | 1.137 | 0.171 | 0.250 | 0.027 | A |
5313-0016-65 | M83528/013L016 | Silicone | Ag/Ni | 1.750 | 2.500 | 0.512 | 1.137 | 0.171 | 0.250 | 0.027 | A |
5313-0016-90 | N/A | Fluorosilicone | Ni/C | 1.750 | 2.500 | 0.512 | 1.137 | 0.171 | 0.250 | 0.027 | A |
5313-0020-10 | M83528/013A020 | Silicone | Ag/Cu | 1.937 | 2.687 | 0.640 | 1.387 | 0.206 | 0.250 | 0.027 | A |
5313-0020-15 | M83528/013G020 | Silicone | Ag/Cu | 1.937 | 2.687 | 0.640 | 1.387 | 0.206 | 0.250 | 0.027 | A |
5313-0020-20 | M83528/013B020 | Silicone | Ag/Al | 1.937 | 2.687 | 0.640 | 1.387 | 0.206 | 0.250 | 0.027 | A |
5313-0020-25 | M83528/013H020 | Silicone | Ag | 1.937 | 2.687 | 0.640 | 1.387 | 0.206 | 0.250 | 0.027 | A |
5313-0020-30 | M83528/013C020 | Fluorosilicone | Ag/Cu | 1.937 | 2.687 | 0.640 | 1.387 | 0.206 | 0.250 | 0.027 | A |
5313-0020-35 | M83528/013F020 | Fluorosilicone | Ag/Fu | 1.937 | 2.687 | 0.640 | 1.387 | 0.206 | 0.250 | 0.027 | A |
5313-0020-40 | M83528/013D020 | Fluorosilicone | Ag/Al | 1.937 | 2.687 | 0.640 | 1.387 | 0.206 | 0.250 | 0.027 | A |
5313-0020-45 | M83528/013K020 | Silicone | Ag/Cu | 1.937 | 2.687 | 0.640 | 1.387 | 0.206 | 0.250 | 0.027 | A |
5313-0020-50 | M83528/013M020 | Silicone | Ag/G | 1.937 | 2.687 | 0.640 | 1.387 | 0.206 | 0.250 | 0.027 | A |
5313-0020-55 | M83528/013E020 | Silicone | Ag | 1.937 | 2.687 | 0.640 | 1.387 | 0.206 | 0.250 | 0.027 | A |
5313-0020-60 | N/A | Silicone | Ni/C | 1.937 | 2.687 | 0.640 | 1.387 | 0.206 | 0.250 | 0.027 | A |
5313-0020-65 | M83528/013L020 | Silicone | Ag/Ni | 1.937 | 2.687 | 0.640 | 1.387 | 0.206 | 0.250 | 0.027 | A |
5313-0020-90 | N/A | Fluorosilicone | Ni/C | 1.937 | 2.687 | 0.640 | 1.387 | 0.206 | 0.250 | 0.027 | A |
5313-0021-10 | M83528/013A021 | Silicone | Ag/Cu | 1.531 | 2.281 | 0.639 | 1.389 | 0.150 | 0.125 | 0.027 | A |
5313-0021-15 | M83528/013G021 | Silicone | Ag/Cu | 1.531 | 2.281 | 0.639 | 1.389 | 0.150 | 0.125 | 0.027 | A |
5313-0021-20 | M83528/013B021 | Silicone | Ag/Al | 1.531 | 2.281 | 0.639 | 1.389 | 0.150 | 0.125 | 0.027 | A |
5313-0021-25 | M83528/013H021 | Silicone | Ag | 1.531 | 2.281 | 0.639 | 1.389 | 0.150 | 0.125 | 0.027 | A |
5313-0021-30 | M83528/013C021 | Fluorosilicone | Ag/Cu | 1.531 | 2.281 | 0.639 | 1.389 | 0.150 | 0.125 | 0.027 | A |
5313-0021-35 | M83528/013F021 | Fluorosilicone | Ag/Fu | 1.531 | 2.281 | 0.639 | 1.389 | 0.150 | 0.125 | 0.027 | A |
5313-0021-40 | M83528/013D021 | Fluorosilicone | Ag/Al | 1.531 | 2.281 | 0.639 | 1.389 | 0.150 | 0.125 | 0.027 | A |
5313-0021-45 | M83528/013K021 | Silicone | Ag/Cu | 1.531 | 2.281 | 0.639 | 1.389 | 0.150 | 0.125 | 0.027 | A |
5313-0021-50 | M83528/013M021 | Silicone | Ag/G | 1.531 | 2.281 | 0.639 | 1.389 | 0.150 | 0.125 | 0.027 | A |
5313-0021-55 | M83528/013E021 | Silicone | Ag | 1.531 | 2.281 | 0.639 | 1.389 | 0.150 | 0.125 | 0.027 | A |
5313-0021-60 | N/A | Silicone | Ni/C | 1.531 | 2.281 | 0.639 | 1.389 | 0.150 | 0.125 | 0.027 | A |
5313-0021-65 | M83528/013L021 | Silicone | Ag/Ni | 1.531 | 2.281 | 0.639 | 1.389 | 0.150 | 0.125 | 0.027 | A |
5313-0021-90 | N/A | Fluorosilicone | Ni/C | 1.531 | 2.281 | 0.639 | 1.389 | 0.150 | 0.125 | 0.027 | A |
5313-0024-10 | M83528/013A024 | Silicone | Ag/Cu | 2.438 | 3.188 | 0.812 | 1.608 | 0.257 | 0.313 | 0.027 | A |
5313-0024-15 | M83528/013G024 | Silicone | Ag/Cu | 2.438 | 3.188 | 0.812 | 1.608 | 0.257 | 0.313 | 0.027 | A |
5313-0024-20 | M83528/013B024 | Silicone | Ag/Al | 2.438 | 3.188 | 0.812 | 1.608 | 0.257 | 0.313 | 0.027 | A |
5313-0024-25 | M83528/013H024 | Silicone | Ag | 2.438 | 3.188 | 0.812 | 1.608 | 0.257 | 0.313 | 0.027 | A |
5313-0024-30 | M83528/013C024 | Fluorosilicone | Ag/Cu | 2.438 | 3.188 | 0.812 | 1.608 | 0.257 | 0.313 | 0.027 | A |
5313-0024-35 | M83528/013F024 | Fluorosilicone | Ag/Fu | 2.438 | 3.188 | 0.812 | 1.608 | 0.257 | 0.313 | 0.027 | A |
5313-0024-40 | M83528/013D024 | Fluorosilicone | Ag/Al | 2.438 | 3.188 | 0.812 | 1.608 | 0.257 | 0.313 | 0.027 | A |
5313-0024-45 | M83528/013K024 | Silicone | Ag/Cu | 2.438 | 3.188 | 0.812 | 1.608 | 0.257 | 0.313 | 0.027 | A |
5313-0024-50 | M83528/013M024 | Silicone | Ag/G | 2.438 | 3.188 | 0.812 | 1.608 | 0.257 | 0.313 | 0.027 | A |
5313-0024-55 | M83528/013E024 | Silicone | Ag | 2.438 | 3.188 | 0.812 | 1.608 | 0.257 | 0.313 | 0.027 | A |
5313-0024-60 | N/A | Silicone | Ni/C | 2.438 | 3.188 | 0.812 | 1.608 | 0.257 | 0.313 | 0.027 | A |
5313-0024-65 | M83528/013L024 | Silicone | Ag/Ni | 2.438 | 3.188 | 0.812 | 1.608 | 0.257 | 0.313 | 0.027 | A |
5313-0024-90 | N/A | Fluorosilicone | Ni/C | 2.438 | 3.188 | 0.812 | 1.608 | 0.257 | 0.313 | 0.027 | A |
5313-0025-10 | M83528/013A025 | Silicone | Ag/Cu | 1.750 | 2.500 | 0.807 | 1.608 | 0.160 | 0.125 | 0.027 | A |
5313-0025-15 | M83528/013G025 | Silicone | Ag/Cu | 1.750 | 2.500 | 0.807 | 1.608 | 0.160 | 0.125 | 0.027 | A |
5313-0025-20 | M83528/013B025 | Silicone | Ag/Al | 1.750 | 2.500 | 0.807 | 1.608 | 0.160 | 0.125 | 0.027 | A |
5313-0025-25 | M83528/013H025 | Silicone | Ag | 1.750 | 2.500 | 0.807 | 1.608 | 0.160 | 0.125 | 0.027 | A |
5313-0025-30 | M83528/013C025 | Fluorosilicone | Ag/Cu | 1.750 | 2.500 | 0.807 | 1.608 | 0.160 | 0.125 | 0.027 | A |
5313-0025-35 | M83528/013F025 | Fluorosilicone | Ag/Fu | 1.750 | 2.500 | 0.807 | 1.608 | 0.160 | 0.125 | 0.027 | A |
5313-0025-40 | M83528/013D025 | Fluorosilicone | Ag/Al | 1.750 | 2.500 | 0.807 | 1.608 | 0.160 | 0.125 | 0.027 | A |
5313-0025-45 | M83528/013K025 | Silicone | Ag/Cu | 1.750 | 2.500 | 0.807 | 1.608 | 0.160 | 0.125 | 0.027 | A |
5313-0025-50 | M83528/013M025 | Silicone | Ag/G | 1.750 | 2.500 | 0.807 | 1.608 | 0.160 | 0.125 | 0.027 | A |
5313-0025-55 | M83528/013E025 | Silicone | Ag | 1.750 | 2.500 | 0.807 | 1.608 | 0.160 | 0.125 | 0.027 | A |
5313-0025-60 | N/A | Silicone | Ni/C | 1.750 | 2.500 | 0.807 | 1.608 | 0.160 | 0.125 | 0.027 | A |
5313-0025-65 | M83528/013L025 | Silicone | Ag/Ni | 1.750 | 2.500 | 0.807 | 1.608 | 0.160 | 0.125 | 0.027 | A |
5313-0025-90 | N/A | Fluorosilicone | Ni/C | 1.750 | 2.500 | 0.807 | 1.608 | 0.160 | 0.125 | 0.027 | A |
5313-0027-10 | M83528/013A027 | Silicone | Ag/Cu | 3.500 | 2.500 | 1.887 | 0.887 | 0.266 | 0.313 | 0.027 | A |
5313-0027-15 | M83528/013G027 | Silicone | Ag/Cu | 3.500 | 2.500 | 1.887 | 0.887 | 0.266 | 0.313 | 0.027 | A |
5313-0027-20 | M83528/013B027 | Silicone | Ag/Al | 3.500 | 2.500 | 1.887 | 0.887 | 0.266 | 0.313 | 0.027 | A |
5313-0027-25 | M83528/013H027 | Silicone | Ag | 3.500 | 2.500 | 1.887 | 0.887 | 0.266 | 0.313 | 0.027 | A |
5313-0027-30 | M83528/013C027 | Fluorosilicone | Ag/Cu | 3.500 | 2.500 | 1.887 | 0.887 | 0.266 | 0.313 | 0.027 | A |
5313-0027-35 | M83528/013F027 | Fluorosilicone | Ag/Fu | 3.500 | 2.500 | 1.887 | 0.887 | 0.266 | 0.313 | 0.027 | A |
5313-0027-40 | M83528/013D027 | Fluorosilicone | Ag/Al | 3.500 | 2.500 | 1.887 | 0.887 | 0.266 | 0.313 | 0.027 | A |
5313-0027-45 | M83528/013K027 | Silicone | Ag/Cu | 3.500 | 2.500 | 1.887 | 0.887 | 0.266 | 0.313 | 0.027 | A |
5313-0027-50 | M83528/013M027 | Silicone | Ag/G | 3.500 | 2.500 | 1.887 | 0.887 | 0.266 | 0.313 | 0.027 | A |
5313-0027-55 | M83528/013E027 | Silicone | Ag | 3.500 | 2.500 | 1.887 | 0.887 | 0.266 | 0.313 | 0.027 | A |
5313-0027-60 | N/A | Silicone | Ni/C | 3.500 | 2.500 | 1.887 | 0.887 | 0.266 | 0.313 | 0.027 | A |
5313-0027-65 | M83528/013L027 | Silicone | Ag/Ni | 3.500 | 2.500 | 1.887 | 0.887 | 0.266 | 0.313 | 0.027 | A |
5313-0027-90 | N/A | Fluorosilicone | Ni/C | 3.500 | 2.500 | 1.887 | 0.887 | 0.266 | 0.313 | 0.027 | A |
5313-0028-10 | M83528/013A028 | Silicone | Ag/Cu | 1.784 | 2.781 | 0.889 | 1.889 | 0.156 | 0.125 | 0.027 | A |
5313-0028-15 | M83528/013G028 | Silicone | Ag/Cu | 1.784 | 2.781 | 0.889 | 1.889 | 0.156 | 0.125 | 0.027 | A |
5313-0028-20 | M83528/013B028 | Silicone | Ag/Al | 1.784 | 2.781 | 0.889 | 1.889 | 0.156 | 0.125 | 0.027 | A |
5313-0028-25 | M83528/013H028 | Silicone | Ag | 1.784 | 2.781 | 0.889 | 1.889 | 0.156 | 0.125 | 0.027 | A |
5313-0028-30 | M83528/013C028 | Fluorosilicone | Ag/Cu | 1.784 | 2.781 | 0.889 | 1.889 | 0.156 | 0.125 | 0.027 | A |
5313-0028-35 | M83528/013F028 | Fluorosilicone | Ag/Fu | 1.784 | 2.781 | 0.889 | 1.889 | 0.156 | 0.125 | 0.027 | A |
5313-0028-40 | M83528/013D028 | Fluorosilicone | Ag/Al | 1.784 | 2.781 | 0.889 | 1.889 | 0.156 | 0.125 | 0.027 | A |
5313-0028-45 | M83528/013K028 | Silicone | Ag/Cu | 1.784 | 2.781 | 0.889 | 1.889 | 0.156 | 0.125 | 0.027 | A |
5313-0028-50 | M83528/013M028 | Silicone | Ag/G | 1.784 | 2.781 | 0.889 | 1.889 | 0.156 | 0.125 | 0.027 | A |
5313-0028-55 | M83528/013E028 | Silicone | Ag | 1.784 | 2.781 | 0.889 | 1.889 | 0.156 | 0.125 | 0.027 | A |
5313-0028-60 | N/A | Silicone | Ni/C | 1.784 | 2.781 | 0.889 | 1.889 | 0.156 | 0.125 | 0.027 | A |
5313-0028-65 | M83528/013L028 | Silicone | Ag/Ni | 1.784 | 2.781 | 0.889 | 1.889 | 0.156 | 0.125 | 0.027 | A |
5313-0028-90 | N/A | Fluorosilicone | Ni/C | 1.784 | 2.781 | 0.889 | 1.889 | 0.156 | 0.125 | 0.027 | A |
5313-0031-10 | M83528/013A031 | Silicone | Ag/Cu | 2.750 | 3.875 | 1.163 | 2.307 | 0.270 | 0.312 | 0.027 | A |
5313-0031-15 | M83528/013G031 | Silicone | Ag/Cu | 2.750 | 3.875 | 1.163 | 2.307 | 0.270 | 0.312 | 0.027 | A |
5313-0031-20 | M83528/013B031 | Silicone | Ag/Al | 2.750 | 3.875 | 1.163 | 2.307 | 0.270 | 0.312 | 0.027 | A |
5313-0031-25 | M83528/013H031 | Silicone | Ag | 2.750 | 3.875 | 1.163 | 2.307 | 0.270 | 0.312 | 0.027 | A |
5313-0031-30 | M83528/013C031 | Fluorosilicone | Ag/Cu | 2.750 | 3.875 | 1.163 | 2.307 | 0.270 | 0.312 | 0.027 | A |
5313-0031-35 | M83528/013F031 | Fluorosilicone | Ag/Fu | 2.750 | 3.875 | 1.163 | 2.307 | 0.270 | 0.312 | 0.027 | A |
5313-0031-40 | M83528/013D031 | Fluorosilicone | Ag/Al | 2.750 | 3.875 | 1.163 | 2.307 | 0.270 | 0.312 | 0.027 | A |
5313-0031-45 | M83528/013K031 | Silicone | Ag/Cu | 2.750 | 3.875 | 1.163 | 2.307 | 0.270 | 0.312 | 0.027 | A |
5313-0031-50 | M83528/013M031 | Silicone | Ag/G | 2.750 | 3.875 | 1.163 | 2.307 | 0.270 | 0.312 | 0.027 | A |
5313-0031-55 | M83528/013E031 | Silicone | Ag | 2.750 | 3.875 | 1.163 | 2.307 | 0.270 | 0.312 | 0.027 | A |
5313-0031-60 | N/A | Silicone | Ni/C | 2.750 | 3.875 | 1.163 | 2.307 | 0.270 | 0.312 | 0.027 | A |
5313-0031-65 | M83528/013L031 | Silicone | Ag/Ni | 2.750 | 3.875 | 1.163 | 2.307 | 0.270 | 0.312 | 0.027 | A |
5313-0031-90 | N/A | Fluorosilicone | Ni/C | 2.750 | 3.875 | 1.163 | 2.307 | 0.270 | 0.312 | 0.027 | A |
5313-0032-10 | M83528/013A032 | Silicone | Ag/Cu | 2.000 | 3.156 | 1.163 | 2.307 | 0.150 | 0.125 | 0.027 | A |
5313-0032-15 | M83528/013G032 | Silicone | Ag/Cu | 2.000 | 3.156 | 1.163 | 2.307 | 0.150 | 0.125 | 0.027 | A |
5313-0032-20 | M83528/013B032 | Silicone | Ag/Al | 2.000 | 3.156 | 1.163 | 2.307 | 0.150 | 0.125 | 0.027 | A |
5313-0032-25 | M83528/013H032 | Silicone | Ag | 2.000 | 3.156 | 1.163 | 2.307 | 0.150 | 0.125 | 0.027 | A |
5313-0032-30 | M83528/013C032 | Fluorosilicone | Ag/Cu | 2.000 | 3.156 | 1.163 | 2.307 | 0.150 | 0.125 | 0.027 | A |
5313-0032-35 | M83528/013F032 | Fluorosilicone | Ag/Fu | 2.000 | 3.156 | 1.163 | 2.307 | 0.150 | 0.125 | 0.027 | A |
5313-0032-40 | M83528/013D032 | Fluorosilicone | Ag/Al | 2.000 | 3.156 | 1.163 | 2.307 | 0.150 | 0.125 | 0.027 | A |
5313-0032-45 | M83528/013K032 | Silicone | Ag/Cu | 2.000 | 3.156 | 1.163 | 2.307 | 0.150 | 0.125 | 0.027 | A |
5313-0032-50 | M83528/013M032 | Silicone | Ag/G | 2.000 | 3.156 | 1.163 | 2.307 | 0.150 | 0.125 | 0.027 | A |
5313-0032-55 | M83528/013E032 | Silicone | Ag | 2.000 | 3.156 | 1.163 | 2.307 | 0.150 | 0.125 | 0.027 | A |
5313-0032-60 | N/A | Silicone | Ni/C | 2.000 | 3.156 | 1.163 | 2.307 | 0.150 | 0.125 | 0.027 | A |
5313-0032-65 | M83528/013L032 | Silicone | Ag/Ni | 2.000 | 3.156 | 1.163 | 2.307 | 0.150 | 0.125 | 0.027 | A |
5313-0032-90 | N/A | Fluorosilicone | Ni/C | 2.000 | 3.156 | 1.163 | 2.307 | 0.150 | 0.125 | 0.027 | A |
5313-0034-10 | M83528/013A034 | Silicone | Ag/Cu | 4.500 | 3.000 | 2.857 | 1.358 | 0.266 | 0.313 | 0.027 | A |
5313-0034-15 | M83528/013G034 | Silicone | Ag/Cu | 4.500 | 3.000 | 2.857 | 1.358 | 0.266 | 0.313 | 0.027 | A |
5313-0034-20 | M83528/013B034 | Silicone | Ag/Al | 4.500 | 3.000 | 2.857 | 1.358 | 0.266 | 0.313 | 0.027 | A |
5313-0034-25 | M83528/013H034 | Silicone | Ag | 4.500 | 3.000 | 2.857 | 1.358 | 0.266 | 0.313 | 0.027 | A |
5313-0034-30 | M83528/013C034 | Fluorosilicone | Ag/Cu | 4.500 | 3.000 | 2.857 | 1.358 | 0.266 | 0.313 | 0.027 | A |
5313-0034-35 | M83528/013F034 | Fluorosilicone | Ag/Fu | 4.500 | 3.000 | 2.857 | 1.358 | 0.266 | 0.313 | 0.027 | A |
5313-0034-40 | M83528/013D034 | Fluorosilicone | Ag/Al | 4.500 | 3.000 | 2.857 | 1.358 | 0.266 | 0.313 | 0.027 | A |
5313-0034-45 | M83528/013K034 | Silicone | Ag/Cu | 4.500 | 3.000 | 2.857 | 1.358 | 0.266 | 0.313 | 0.027 | A |
5313-0034-50 | M83528/013M034 | Silicone | Ag/G | 4.500 | 3.000 | 2.857 | 1.358 | 0.266 | 0.313 | 0.027 | A |
5313-0034-55 | M83528/013E034 | Silicone | Ag | 4.500 | 3.000 | 2.857 | 1.358 | 0.266 | 0.313 | 0.027 | A |
5313-0034-60 | N/A | Silicone | Ni/C | 4.500 | 3.000 | 2.857 | 1.358 | 0.266 | 0.313 | 0.027 | A |
5313-0034-65 | M83528/013L034 | Silicone | Ag/Ni | 4.500 | 3.000 | 2.857 | 1.358 | 0.266 | 0.313 | 0.027 | A |
5313-0034-90 | N/A | Fluorosilicone | Ni/C | 4.500 | 3.000 | 2.857 | 1.358 | 0.266 | 0.313 | 0.027 | A |
5313-0035-10 | M83528/013A035 | Silicone | Ag/Cu | 3.844 | 2.344 | 2.857 | 1.358 | 0.172 | 0.125 | 0.027 | A |
5313-0035-15 | M83528/013G035 | Silicone | Ag/Cu | 3.844 | 2.344 | 2.857 | 1.358 | 0.172 | 0.125 | 0.027 | A |
5313-0035-20 | M83528/013B035 | Silicone | Ag/Al | 3.844 | 2.344 | 2.857 | 1.358 | 0.172 | 0.125 | 0.027 | A |
5313-0035-25 | M83528/013H035 | Silicone | Ag | 3.844 | 2.344 | 2.857 | 1.358 | 0.172 | 0.125 | 0.027 | A |
5313-0035-30 | M83528/013C035 | Fluorosilicone | Ag/Cu | 3.844 | 2.344 | 2.857 | 1.358 | 0.172 | 0.125 | 0.027 | A |
5313-0035-35 | M83528/013F035 | Fluorosilicone | Ag/Fu | 3.844 | 2.344 | 2.857 | 1.358 | 0.172 | 0.125 | 0.027 | A |
5313-0035-40 | M83528/013D035 | Fluorosilicone | Ag/Al | 3.844 | 2.344 | 2.857 | 1.358 | 0.172 | 0.125 | 0.027 | A |
5313-0035-45 | M83528/013K035 | Silicone | Ag/Cu | 3.844 | 2.344 | 2.857 | 1.358 | 0.172 | 0.125 | 0.027 | A |
5313-0035-50 | M83528/013M035 | Silicone | Ag/G | 3.844 | 2.344 | 2.857 | 1.358 | 0.172 | 0.125 | 0.027 | A |
5313-0035-55 | M83528/013E035 | Silicone | Ag | 3.844 | 2.344 | 2.857 | 1.358 | 0.172 | 0.125 | 0.027 | A |
5313-0035-60 | N/A | Silicone | Ni/C | 3.844 | 2.344 | 2.857 | 1.358 | 0.172 | 0.125 | 0.027 | A |
5313-0035-65 | M83528/013L035 | Silicone | Ag/Ni | 3.844 | 2.344 | 2.857 | 1.358 | 0.172 | 0.125 | 0.027 | A |
5313-0035-90 | N/A | Fluorosilicone | Ni/C | 3.844 | 2.344 | 2.857 | 1.358 | 0.172 | 0.125 | 0.027 | A |
5313-0038-10 | M83528/013A038 | Silicone | Ag/Cu | 3.750 | 5.440 | 1.718 | 3.417 | 0.264 | 0.250 | 0.027 | A |
5313-0038-15 | M83528/013G038 | Silicone | Ag/Cu | 3.750 | 5.440 | 1.718 | 3.417 | 0.264 | 0.250 | 0.027 | A |
5313-0038-20 | M83528/013B038 | Silicone | Ag/Al | 3.750 | 5.440 | 1.718 | 3.417 | 0.264 | 0.250 | 0.027 | A |
5313-0038-25 | M83528/013H038 | Silicone | Ag | 3.750 | 5.440 | 1.718 | 3.417 | 0.264 | 0.250 | 0.027 | A |
5313-0038-30 | M83528/013C038 | Fluorosilicone | Ag/Cu | 3.750 | 5.440 | 1.718 | 3.417 | 0.264 | 0.250 | 0.027 | A |
5313-0038-35 | M83528/013F038 | Fluorosilicone | Ag/Fu | 3.750 | 5.440 | 1.718 | 3.417 | 0.264 | 0.250 | 0.027 | A |
5313-0038-40 | M83528/013D038 | Fluorosilicone | Ag/Al | 3.750 | 5.440 | 1.718 | 3.417 | 0.264 | 0.250 | 0.027 | A |
5313-0038-45 | M83528/013K038 | Silicone | Ag/Cu | 3.750 | 5.440 | 1.718 | 3.417 | 0.264 | 0.250 | 0.027 | A |
5313-0038-50 | M83528/013M038 | Silicone | Ag/G | 3.750 | 5.440 | 1.718 | 3.417 | 0.264 | 0.250 | 0.027 | A |
5313-0038-55 | M83528/013E038 | Silicone | Ag | 3.750 | 5.440 | 1.718 | 3.417 | 0.264 | 0.250 | 0.027 | A |
5313-0038-60 | N/A | Silicone | Ni/C | 3.750 | 5.440 | 1.718 | 3.417 | 0.264 | 0.250 | 0.027 | A |
5313-0038-65 | M83528/013L038 | Silicone | Ag/Ni | 3.750 | 5.440 | 1.718 | 3.417 | 0.264 | 0.250 | 0.027 | A |
5313-0038-90 | N/A | Fluorosilicone | Ni/C | 3.750 | 5.440 | 1.718 | 3.417 | 0.264 | 0.250 | 0.027 | A |
5313-0039-10 | M83528/013A039 | Silicone | Ag/Cu | 3.750 | 5.438 | 1.718 | 3.417 | 0.266 | 0.250 | 0.027 | A |
5313-0039-15 | M83528/013G039 | Silicone | Ag/Cu | 3.750 | 5.438 | 1.718 | 3.417 | 0.266 | 0.250 | 0.027 | A |
5313-0039-20 | M83528/013B039 | Silicone | Ag/Al | 3.750 | 5.438 | 1.718 | 3.417 | 0.266 | 0.250 | 0.027 | A |
5313-0039-25 | M83528/013H039 | Silicone | Ag | 3.750 | 5.438 | 1.718 | 3.417 | 0.266 | 0.250 | 0.027 | A |
5313-0039-30 | M83528/013C039 | Fluorosilicone | Ag/Cu | 3.750 | 5.438 | 1.718 | 3.417 | 0.266 | 0.250 | 0.027 | A |
5313-0039-35 | M83528/013F039 | Fluorosilicone | Ag/Fu | 3.750 | 5.438 | 1.718 | 3.417 | 0.266 | 0.250 | 0.027 | A |
5313-0039-40 | M83528/013D039 | Fluorosilicone | Ag/Al | 3.750 | 5.438 | 1.718 | 3.417 | 0.266 | 0.250 | 0.027 | A |
5313-0039-45 | M83528/013K039 | Silicone | Ag/Cu | 3.750 | 5.438 | 1.718 | 3.417 | 0.266 | 0.250 | 0.027 | A |
5313-0039-50 | M83528/013M039 | Silicone | Ag/G | 3.750 | 5.438 | 1.718 | 3.417 | 0.266 | 0.250 | 0.027 | A |
5313-0039-55 | M83528/013E039 | Silicone | Ag | 3.750 | 5.438 | 1.718 | 3.417 | 0.266 | 0.250 | 0.027 | A |
5313-0039-60 | N/A | Silicone | Ni/C | 3.750 | 5.438 | 1.718 | 3.417 | 0.266 | 0.250 | 0.027 | A |
5313-0039-65 | M83528/013L039 | Silicone | Ag/Ni | 3.750 | 5.438 | 1.718 | 3.417 | 0.266 | 0.250 | 0.027 | A |
5313-0039-90 | N/A | Fluorosilicone | Ni/C | 3.750 | 5.438 | 1.718 | 3.417 | 0.266 | 0.250 | 0.027 | A |
5313-0040-10 | M83528/013A040 | Silicone | Ag/Cu | 4.188 | 6.344 | 2.167 | 4.317 | 0.266 | 0.250 | 0.027 | A |
5313-0040-15 | M83528/013G040 | Silicone | Ag/Cu | 4.188 | 6.344 | 2.167 | 4.317 | 0.266 | 0.250 | 0.027 | A |
5313-0040-20 | M83528/013B040 | Silicone | Ag/Al | 4.188 | 6.344 | 2.167 | 4.317 | 0.266 | 0.250 | 0.027 | A |
5313-0040-25 | M83528/013H040 | Silicone | Ag | 4.188 | 6.344 | 2.167 | 4.317 | 0.266 | 0.250 | 0.027 | A |
5313-0040-30 | M83528/013C040 | Fluorosilicone | Ag/Cu | 4.188 | 6.344 | 2.167 | 4.317 | 0.266 | 0.250 | 0.027 | A |
5313-0040-35 | M83528/013F040 | Fluorosilicone | Ag/Fu | 4.188 | 6.344 | 2.167 | 4.317 | 0.266 | 0.250 | 0.027 | A |
5313-0040-40 | M83528/013D040 | Fluorosilicone | Ag/Al | 4.188 | 6.344 | 2.167 | 4.317 | 0.266 | 0.250 | 0.027 | A |
5313-0040-45 | M83528/013K040 | Silicone | Ag/Cu | 4.188 | 6.344 | 2.167 | 4.317 | 0.266 | 0.250 | 0.027 | A |
5313-0040-50 | M83528/013M040 | Silicone | Ag/G | 4.188 | 6.344 | 2.167 | 4.317 | 0.266 | 0.250 | 0.027 | A |
5313-0040-55 | M83528/013E040 | Silicone | Ag | 4.188 | 6.344 | 2.167 | 4.317 | 0.266 | 0.250 | 0.027 | A |
5313-0040-60 | N/A | Silicone | Ni/C | 4.188 | 6.344 | 2.167 | 4.317 | 0.266 | 0.250 | 0.027 | A |
5313-0040-65 | M83528/013L040 | Silicone | Ag/Ni | 4.188 | 6.344 | 2.167 | 4.317 | 0.266 | 0.250 | 0.027 | A |
5313-0040-90 | N/A | Fluorosilicone | Ni/C | 4.188 | 6.344 | 2.167 | 4.317 | 0.266 | 0.250 | 0.027 | A |
5313-0041-10 | M83528/013A041 | Silicone | Ag/Cu | 6.344 | 4.188 | 4.317 | 2.167 | 0.266 | 0.250 | 0.027 | A |
5313-0041-15 | M83528/013G041 | Silicone | Ag/Cu | 6.344 | 4.188 | 4.317 | 2.167 | 0.266 | 0.250 | 0.027 | A |
5313-0041-20 | M83528/013B041 | Silicone | Ag/Al | 6.344 | 4.188 | 4.317 | 2.167 | 0.266 | 0.250 | 0.027 | A |
5313-0041-25 | M83528/013H041 | Silicone | Ag | 6.344 | 4.188 | 4.317 | 2.167 | 0.266 | 0.250 | 0.027 | A |
5313-0041-30 | M83528/013C041 | Fluorosilicone | Ag/Cu | 6.344 | 4.188 | 4.317 | 2.167 | 0.266 | 0.250 | 0.027 | A |
5313-0041-35 | M83528/013F041 | Fluorosilicone | Ag/Fu | 6.344 | 4.188 | 4.317 | 2.167 | 0.266 | 0.250 | 0.027 | A |
5313-0041-40 | M83528/013D041 | Fluorosilicone | Ag/Al | 6.344 | 4.188 | 4.317 | 2.167 | 0.266 | 0.250 | 0.027 | A |
5313-0041-45 | M83528/013K041 | Silicone | Ag/Cu | 6.344 | 4.188 | 4.317 | 2.167 | 0.266 | 0.250 | 0.027 | A |
5313-0041-50 | M83528/013M041 | Silicone | Ag/G | 6.344 | 4.188 | 4.317 | 2.167 | 0.266 | 0.250 | 0.027 | A |
5313-0041-55 | M83528/013E041 | Silicone | Ag | 6.344 | 4.188 | 4.317 | 2.167 | 0.266 | 0.250 | 0.027 | A |
5313-0041-60 | N/A | Silicone | Ni/C | 6.344 | 4.188 | 4.317 | 2.167 | 0.266 | 0.250 | 0.027 | A |
5313-0041-65 | M83528/013L041 | Silicone | Ag/Ni | 6.344 | 4.188 | 4.317 | 2.167 | 0.266 | 0.250 | 0.027 | A |
5313-0041-90 | N/A | Fluorosilicone | Ni/C | 6.344 | 4.188 | 4.317 | 2.167 | 0.266 | 0.250 | 0.027 | A |
5313-0042-10 | M83528/013A042 | Silicone | Ag/Cu | 5.438 | 8.688 | 3.267 | 6.518 | 0.250 | 0.250 | 0.027 | A |
5313-0042-15 | M83528/013G042 | Silicone | Ag/Cu | 5.438 | 8.688 | 3.267 | 6.518 | 0.250 | 0.250 | 0.027 | A |
5313-0042-20 | M83528/013B042 | Silicone | Ag/Al | 5.438 | 8.688 | 3.267 | 6.518 | 0.250 | 0.250 | 0.027 | A |
5313-0042-25 | M83528/013H042 | Silicone | Ag | 5.438 | 8.688 | 3.267 | 6.518 | 0.250 | 0.250 | 0.027 | A |
5313-0042-30 | M83528/013C042 | Fluorosilicone | Ag/Cu | 5.438 | 8.688 | 3.267 | 6.518 | 0.250 | 0.250 | 0.027 | A |
5313-0042-35 | M83528/013F042 | Fluorosilicone | Ag/Fu | 5.438 | 8.688 | 3.267 | 6.518 | 0.250 | 0.250 | 0.027 | A |
5313-0042-40 | M83528/013D042 | Fluorosilicone | Ag/Al | 5.438 | 8.688 | 3.267 | 6.518 | 0.250 | 0.250 | 0.027 | A |
5313-0042-45 | M83528/013K042 | Silicone | Ag/Cu | 5.438 | 8.688 | 3.267 | 6.518 | 0.250 | 0.250 | 0.027 | A |
5313-0042-50 | M83528/013M042 | Silicone | Ag/G | 5.438 | 8.688 | 3.267 | 6.518 | 0.250 | 0.250 | 0.027 | A |
5313-0042-55 | M83528/013E042 | Silicone | Ag | 5.438 | 8.688 | 3.267 | 6.518 | 0.250 | 0.250 | 0.027 | A |
5313-0042-60 | N/A | Silicone | Ni/C | 5.438 | 8.688 | 3.267 | 6.518 | 0.250 | 0.250 | 0.027 | A |
5313-0042-65 | M83528/013L042 | Silicone | Ag/Ni | 5.438 | 8.688 | 3.267 | 6.518 | 0.250 | 0.250 | 0.027 | A |
5313-0042-90 | N/A | Fluorosilicone | Ni/C | 5.438 | 8.688 | 3.267 | 6.518 | 0.250 | 0.250 | 0.027 | A |
Leader Tech Part Number | MIL-DTL-83528 Part Number | Elastomer | Filler | A (mm) | B(mm) | C (mm) | D (mm) | E (mm) | F (mm) | T (mm) | MIL-DTL-83528/13 Configuration |
---|---|---|---|---|---|---|---|---|---|---|---|
Leader Tech Part Number | MIL-DTL-83528 Part Number | Elastomer | Filler | A (mm) | B(mm) | C (mm) | D (mm) | E (mm) | F (mm) | T (mm) | MIL-DTL-83528/13 Configuration |
5313-0001-10 | M83528/013A001 | Silicone | Ag/Cu | 19.05 | 19.05 | 3.87 | 7.43 | 2.95 | 11.91 | 0.69 | A |
5313-0001-15 | M83528/013G001 | Silicone | Ag/Cu | 19.05 | 19.05 | 3.87 | 7.43 | 2.95 | 11.91 | 0.69 | A |
5313-0001-20 | M83528/013B001 | Silicone | Ag/Al | 19.05 | 19.05 | 3.87 | 7.43 | 2.95 | 11.91 | 0.69 | A |
5313-0001-25 | M83528/013H001 | Silicone | Ag | 19.05 | 19.05 | 3.87 | 7.43 | 2.95 | 11.91 | 0.69 | A |
5313-0001-30 | M83528/013C001 | Fluorosilicone | Ag/Cu | 19.05 | 19.05 | 3.87 | 7.43 | 2.95 | 11.91 | 0.69 | A |
5313-0001-35 | M83528/013F001 | Fluorosilicone | Ag/Fu | 19.05 | 19.05 | 3.87 | 7.43 | 2.95 | 11.91 | 0.69 | A |
5313-0001-40 | M83528/013D001 | Fluorosilicone | Ag/Al | 19.05 | 19.05 | 3.87 | 7.43 | 2.95 | 11.91 | 0.69 | A |
5313-0001-45 | M83528/013K001 | Silicone | Ag/Cu | 19.05 | 19.05 | 3.87 | 7.43 | 2.95 | 11.91 | 0.69 | A |
5313-0001-50 | M83528/013M001 | Silicone | Ag/G | 19.05 | 19.05 | 3.87 | 7.43 | 2.95 | 11.91 | 0.69 | A |
5313-0001-55 | M83528/013E001 | Silicone | Ag | 19.05 | 19.05 | 3.87 | 7.43 | 2.95 | 11.91 | 0.69 | A |
5313-0001-60 | N/A | Silicone | Ni/C | 19.05 | 19.05 | 3.87 | 7.43 | 2.95 | 11.91 | 0.69 | A |
5313-0001-65 | M83528/013L001 | Silicone | Ag/Ni | 19.05 | 19.05 | 3.87 | 7.43 | 2.95 | 11.91 | 0.69 | A |
5313-0001-90 | N/A | Fluorosilicone | Ni/C | 19.05 | 19.05 | 3.87 | 7.43 | 2.95 | 11.91 | 0.69 | A |
5313-0003-10 | M83528/013A003 | Silicone | Ag/Cu | 22.22 | 22.22 | 4.64 | 10.99 | 2.95 | 14.30 | 0.69 | A |
5313-0003-15 | M83528/013G003 | Silicone | Ag/Cu | 22.22 | 22.22 | 4.64 | 10.99 | 2.95 | 14.30 | 0.69 | A |
5313-0003-20 | M83528/013B003 | Silicone | Ag/Al | 22.22 | 22.22 | 4.64 | 10.99 | 2.95 | 14.30 | 0.69 | A |
5313-0003-25 | M83528/013H003 | Silicone | Ag | 22.22 | 22.22 | 4.64 | 10.99 | 2.95 | 14.30 | 0.69 | A |
5313-0003-30 | M83528/013C003 | Fluorosilicone | Ag/Cu | 22.22 | 22.22 | 4.64 | 10.99 | 2.95 | 14.30 | 0.69 | A |
5313-0003-35 | M83528/013F003 | Fluorosilicone | Ag/Fu | 22.22 | 22.22 | 4.64 | 10.99 | 2.95 | 14.30 | 0.69 | A |
5313-0003-40 | M83528/013D003 | Fluorosilicone | Ag/Al | 22.22 | 22.22 | 4.64 | 10.99 | 2.95 | 14.30 | 0.69 | A |
5313-0003-45 | M83528/013K003 | Silicone | Ag/Cu | 22.22 | 22.22 | 4.64 | 10.99 | 2.95 | 14.30 | 0.69 | A |
5313-0003-50 | M83528/013M003 | Silicone | Ag/G | 22.22 | 22.22 | 4.64 | 10.99 | 2.95 | 14.30 | 0.69 | A |
5313-0003-55 | M83528/013E003 | Silicone | Ag | 22.22 | 22.22 | 4.64 | 10.99 | 2.95 | 14.30 | 0.69 | A |
5313-0003-60 | N/A | Silicone | Ni/C | 22.22 | 22.22 | 4.64 | 10.99 | 2.95 | 14.30 | 0.69 | A |
5313-0003-65 | M83528/013L003 | Silicone | Ag/Ni | 22.22 | 22.22 | 4.64 | 10.99 | 2.95 | 14.30 | 0.69 | A |
5313-0003-90 | N/A | Fluorosilicone | Ni/C | 22.22 | 22.22 | 4.64 | 10.99 | 2.95 | 14.30 | 0.69 | A |
5313-0005-10 | M83528/013A005 | Silicone | Ag/Cu | 33.35 | 33.35 | 16.19 | 8.32 | 3.56 | 22.22 | 0.69 | A |
5313-0005-15 | M83528/013G005 | Silicone | Ag/Cu | 33.35 | 33.35 | 16.19 | 8.32 | 3.56 | 22.22 | 0.69 | A |
5313-0005-20 | M83528/013B005 | Silicone | Ag/Al | 33.35 | 33.35 | 16.19 | 8.32 | 3.56 | 22.22 | 0.69 | A |
5313-0005-25 | M83528/013H005 | Silicone | Ag | 33.35 | 33.35 | 16.19 | 8.32 | 3.56 | 22.22 | 0.69 | A |
5313-0005-30 | M83528/013C005 | Fluorosilicone | Ag/Cu | 33.35 | 33.35 | 16.19 | 8.32 | 3.56 | 22.22 | 0.69 | A |
5313-0005-35 | M83528/013F005 | Fluorosilicone | Ag/Fu | 33.35 | 33.35 | 16.19 | 8.32 | 3.56 | 22.22 | 0.69 | A |
5313-0005-40 | M83528/013D005 | Fluorosilicone | Ag/Al | 33.35 | 33.35 | 16.19 | 8.32 | 3.56 | 22.22 | 0.69 | A |
5313-0005-45 | M83528/013K005 | Silicone | Ag/Cu | 33.35 | 33.35 | 16.19 | 8.32 | 3.56 | 22.22 | 0.69 | A |
5313-0005-50 | M83528/013M005 | Silicone | Ag/G | 33.35 | 33.35 | 16.19 | 8.32 | 3.56 | 22.22 | 0.69 | A |
5313-0005-55 | M83528/013E005 | Silicone | Ag | 33.35 | 33.35 | 16.19 | 8.32 | 3.56 | 22.22 | 0.69 | A |
5313-0005-60 | N/A | Silicone | Ni/C | 33.35 | 33.35 | 16.19 | 8.32 | 3.56 | 22.22 | 0.69 | A |
5313-0005-65 | M83528/013L005 | Silicone | Ag/Ni | 33.35 | 33.35 | 16.19 | 8.32 | 3.56 | 22.22 | 0.69 | A |
5313-0005-90 | N/A | Fluorosilicone | Ni/C | 33.35 | 33.35 | 16.19 | 8.32 | 3.56 | 22.22 | 0.69 | A |
5313-0007-10 | M83528/013A007 | Silicone | Ag/Cu | 38.00 | 38.00 | 19.49 | 9.97 | 3.94 | 11.43 | 0.69 | A |
5313-0007-15 | M83528/013G007 | Silicone | Ag/Cu | 38.00 | 38.00 | 19.49 | 9.97 | 3.94 | 11.43 | 0.69 | A |
5313-0007-20 | M83528/013B007 | Silicone | Ag/Al | 38.00 | 38.00 | 19.49 | 9.97 | 3.94 | 11.43 | 0.69 | A |
5313-0007-25 | M83528/013H007 | Silicone | Ag | 38.00 | 38.00 | 19.49 | 9.97 | 3.94 | 11.43 | 0.69 | A |
5313-0007-30 | M83528/013C007 | Fluorosilicone | Ag/Cu | 38.00 | 38.00 | 19.49 | 9.97 | 3.94 | 11.43 | 0.69 | A |
5313-0007-35 | M83528/013F007 | Fluorosilicone | Ag/Fu | 38.00 | 38.00 | 19.49 | 9.97 | 3.94 | 11.43 | 0.69 | A |
5313-0007-40 | M83528/013D007 | Fluorosilicone | Ag/Al | 38.00 | 38.00 | 19.49 | 9.97 | 3.94 | 11.43 | 0.69 | A |
5313-0007-45 | M83528/013K007 | Silicone | Ag/Cu | 38.00 | 38.00 | 19.49 | 9.97 | 3.94 | 11.43 | 0.69 | A |
5313-0007-50 | M83528/013M007 | Silicone | Ag/G | 38.00 | 38.00 | 19.49 | 9.97 | 3.94 | 11.43 | 0.69 | A |
5313-0007-55 | M83528/013E007 | Silicone | Ag | 38.00 | 38.00 | 19.49 | 9.97 | 3.94 | 11.43 | 0.69 | A |
5313-0007-60 | N/A | Silicone | Ni/C | 38.00 | 38.00 | 19.49 | 9.97 | 3.94 | 11.43 | 0.69 | A |
5313-0007-65 | M83528/013L007 | Silicone | Ag/Ni | 38.00 | 38.00 | 19.49 | 9.97 | 3.94 | 11.43 | 0.69 | A |
5313-0007-90 | N/A | Fluorosilicone | Ni/C | 38.00 | 38.00 | 19.49 | 9.97 | 3.94 | 11.43 | 0.69 | A |
5313-0009-10 | M83528/013A009 | Silicone | Ag/Cu | 41.27 | 41.27 | 23.18 | 10.48 | 4.29 | 11.91 | 0.69 | A |
5313-0009-15 | M83528/013G009 | Silicone | Ag/Cu | 41.27 | 41.27 | 23.18 | 10.48 | 4.29 | 11.91 | 0.69 | A |
5313-0009-20 | M83528/013B009 | Silicone | Ag/Al | 41.27 | 41.27 | 23.18 | 10.48 | 4.29 | 11.91 | 0.69 | A |
5313-0009-25 | M83528/013H009 | Silicone | Ag | 41.27 | 41.27 | 23.18 | 10.48 | 4.29 | 11.91 | 0.69 | A |
5313-0009-30 | M83528/013C009 | Fluorosilicone | Ag/Cu | 41.27 | 41.27 | 23.18 | 10.48 | 4.29 | 11.91 | 0.69 | A |
5313-0009-35 | M83528/013F009 | Fluorosilicone | Ag/Fu | 41.27 | 41.27 | 23.18 | 10.48 | 4.29 | 11.91 | 0.69 | A |
5313-0009-40 | M83528/013D009 | Fluorosilicone | Ag/Al | 41.27 | 41.27 | 23.18 | 10.48 | 4.29 | 11.91 | 0.69 | A |
5313-0009-45 | M83528/013K009 | Silicone | Ag/Cu | 41.27 | 41.27 | 23.18 | 10.48 | 4.29 | 11.91 | 0.69 | A |
5313-0009-50 | M83528/013M009 | Silicone | Ag/G | 41.27 | 41.27 | 23.18 | 10.48 | 4.29 | 11.91 | 0.69 | A |
5313-0009-55 | M83528/013E009 | Silicone | Ag | 41.27 | 41.27 | 23.18 | 10.48 | 4.29 | 11.91 | 0.69 | A |
5313-0009-60 | N/A | Silicone | Ni/C | 41.27 | 41.27 | 23.18 | 10.48 | 4.29 | 11.91 | 0.69 | A |
5313-0009-65 | M83528/013L009 | Silicone | Ag/Ni | 41.27 | 41.27 | 23.18 | 10.48 | 4.29 | 11.91 | 0.69 | A |
5313-0009-90 | N/A | Fluorosilicone | Ni/C | 41.27 | 41.27 | 23.18 | 10.48 | 4.29 | 11.91 | 0.69 | A |
5313-0010-10 | M83528/013A010 | Silicone | Ag/Cu | 40.49 | 53.19 | 10.48 | 23.18 | 4.29 | 6.35 | 0.69 | A |
5313-0010-15 | M83528/013G010 | Silicone | Ag/Cu | 40.49 | 53.19 | 10.48 | 23.18 | 4.29 | 6.35 | 0.69 | A |
5313-0010-20 | M83528/013B010 | Silicone | Ag/Al | 40.49 | 53.19 | 10.48 | 23.18 | 4.29 | 6.35 | 0.69 | A |
5313-0010-25 | M83528/013H010 | Silicone | Ag | 40.49 | 53.19 | 10.48 | 23.18 | 4.29 | 6.35 | 0.69 | A |
5313-0010-30 | M83528/013C010 | Fluorosilicone | Ag/Cu | 40.49 | 53.19 | 10.48 | 23.18 | 4.29 | 6.35 | 0.69 | A |
5313-0010-35 | M83528/013F010 | Fluorosilicone | Ag/Fu | 40.49 | 53.19 | 10.48 | 23.18 | 4.29 | 6.35 | 0.69 | A |
5313-0010-40 | M83528/013D010 | Fluorosilicone | Ag/Al | 40.49 | 53.19 | 10.48 | 23.18 | 4.29 | 6.35 | 0.69 | A |
5313-0010-45 | M83528/013K010 | Silicone | Ag/Cu | 40.49 | 53.19 | 10.48 | 23.18 | 4.29 | 6.35 | 0.69 | A |
5313-0010-50 | M83528/013M010 | Silicone | Ag/G | 40.49 | 53.19 | 10.48 | 23.18 | 4.29 | 6.35 | 0.69 | A |
5313-0010-55 | M83528/013E010 | Silicone | Ag | 40.49 | 53.19 | 10.48 | 23.18 | 4.29 | 6.35 | 0.69 | A |
5313-0010-60 | N/A | Silicone | Ni/C | 40.49 | 53.19 | 10.48 | 23.18 | 4.29 | 6.35 | 0.69 | A |
5313-0010-65 | M83528/013L010 | Silicone | Ag/Ni | 40.49 | 53.19 | 10.48 | 23.18 | 4.29 | 6.35 | 0.69 | A |
5313-0010-90 | N/A | Fluorosilicone | Ni/C | 40.49 | 53.19 | 10.48 | 23.18 | 4.29 | 6.35 | 0.69 | A |
5313-0015-10 | M83528/013A015 | Silicone | Ag/Cu | 47.62 | 47.62 | 28.89 | 13.02 | 4.57 | 29.21 | 0.69 | A |
5313-0015-15 | M83528/013G015 | Silicone | Ag/Cu | 47.62 | 47.62 | 28.89 | 13.02 | 4.57 | 29.21 | 0.69 | A |
5313-0015-20 | M83528/013B015 | Silicone | Ag/Al | 47.62 | 47.62 | 28.89 | 13.02 | 4.57 | 29.21 | 0.69 | A |
5313-0015-25 | M83528/013H015 | Silicone | Ag | 47.62 | 47.62 | 28.89 | 13.02 | 4.57 | 29.21 | 0.69 | A |
5313-0015-30 | M83528/013C015 | Fluorosilicone | Ag/Cu | 47.62 | 47.62 | 28.89 | 13.02 | 4.57 | 29.21 | 0.69 | A |
5313-0015-35 | M83528/013F015 | Fluorosilicone | Ag/Fu | 47.62 | 47.62 | 28.89 | 13.02 | 4.57 | 29.21 | 0.69 | A |
5313-0015-40 | M83528/013D015 | Fluorosilicone | Ag/Al | 47.62 | 47.62 | 28.89 | 13.02 | 4.57 | 29.21 | 0.69 | A |
5313-0015-45 | M83528/013K015 | Silicone | Ag/Cu | 47.62 | 47.62 | 28.89 | 13.02 | 4.57 | 29.21 | 0.69 | A |
5313-0015-50 | M83528/013M015 | Silicone | Ag/G | 47.62 | 47.62 | 28.89 | 13.02 | 4.57 | 29.21 | 0.69 | A |
5313-0015-55 | M83528/013E015 | Silicone | Ag | 47.62 | 47.62 | 28.89 | 13.02 | 4.57 | 29.21 | 0.69 | A |
5313-0015-60 | N/A | Silicone | Ni/C | 47.62 | 47.62 | 28.89 | 13.02 | 4.57 | 29.21 | 0.69 | A |
5313-0015-65 | M83528/013L015 | Silicone | Ag/Ni | 47.62 | 47.62 | 28.89 | 13.02 | 4.57 | 29.21 | 0.69 | A |
5313-0015-90 | N/A | Fluorosilicone | Ni/C | 47.62 | 47.62 | 28.89 | 13.02 | 4.57 | 29.21 | 0.69 | A |
5313-0016-10 | M83528/013A016 | Silicone | Ag/Cu | 44.45 | 63.50 | 13.02 | 28.89 | 4.34 | 6.35 | 0.69 | A |
5313-0016-15 | M83528/013G016 | Silicone | Ag/Cu | 44.45 | 63.50 | 13.02 | 28.89 | 4.34 | 6.35 | 0.69 | A |
5313-0016-20 | M83528/013B016 | Silicone | Ag/Al | 44.45 | 63.50 | 13.02 | 28.89 | 4.34 | 6.35 | 0.69 | A |
5313-0016-25 | M83528/013H016 | Silicone | Ag | 44.45 | 63.50 | 13.02 | 28.89 | 4.34 | 6.35 | 0.69 | A |
5313-0016-30 | M83528/013C016 | Fluorosilicone | Ag/Cu | 44.45 | 63.50 | 13.02 | 28.89 | 4.34 | 6.35 | 0.69 | A |
5313-0016-35 | M83528/013F016 | Fluorosilicone | Ag/Fu | 44.45 | 63.50 | 13.02 | 28.89 | 4.34 | 6.35 | 0.69 | A |
5313-0016-40 | M83528/013D016 | Fluorosilicone | Ag/Al | 44.45 | 63.50 | 13.02 | 28.89 | 4.34 | 6.35 | 0.69 | A |
5313-0016-45 | M83528/013K016 | Silicone | Ag/Cu | 44.45 | 63.50 | 13.02 | 28.89 | 4.34 | 6.35 | 0.69 | A |
5313-0016-50 | M83528/013M016 | Silicone | Ag/G | 44.45 | 63.50 | 13.02 | 28.89 | 4.34 | 6.35 | 0.69 | A |
5313-0016-55 | M83528/013E016 | Silicone | Ag | 44.45 | 63.50 | 13.02 | 28.89 | 4.34 | 6.35 | 0.69 | A |
5313-0016-60 | N/A | Silicone | Ni/C | 44.45 | 63.50 | 13.02 | 28.89 | 4.34 | 6.35 | 0.69 | A |
5313-0016-65 | M83528/013L016 | Silicone | Ag/Ni | 44.45 | 63.50 | 13.02 | 28.89 | 4.34 | 6.35 | 0.69 | A |
5313-0016-90 | N/A | Fluorosilicone | Ni/C | 44.45 | 63.50 | 13.02 | 28.89 | 4.34 | 6.35 | 0.69 | A |
5313-0020-10 | M83528/013A020 | Silicone | Ag/Cu | 49.20 | 68.25 | 16.27 | 35.24 | 5.23 | 6.35 | 0.69 | A |
5313-0020-15 | M83528/013G020 | Silicone | Ag/Cu | 49.20 | 68.25 | 16.27 | 35.24 | 5.23 | 6.35 | 0.69 | A |
5313-0020-20 | M83528/013B020 | Silicone | Ag/Al | 49.20 | 68.25 | 16.27 | 35.24 | 5.23 | 6.35 | 0.69 | A |
5313-0020-25 | M83528/013H020 | Silicone | Ag | 49.20 | 68.25 | 16.27 | 35.24 | 5.23 | 6.35 | 0.69 | A |
5313-0020-30 | M83528/013C020 | Fluorosilicone | Ag/Cu | 49.20 | 68.25 | 16.27 | 35.24 | 5.23 | 6.35 | 0.69 | A |
5313-0020-35 | M83528/013F020 | Fluorosilicone | Ag/Fu | 49.20 | 68.25 | 16.27 | 35.24 | 5.23 | 6.35 | 0.69 | A |
5313-0020-40 | M83528/013D020 | Fluorosilicone | Ag/Al | 49.20 | 68.25 | 16.27 | 35.24 | 5.23 | 6.35 | 0.69 | A |
5313-0020-45 | M83528/013K020 | Silicone | Ag/Cu | 49.20 | 68.25 | 16.27 | 35.24 | 5.23 | 6.35 | 0.69 | A |
5313-0020-50 | M83528/013M020 | Silicone | Ag/G | 49.20 | 68.25 | 16.27 | 35.24 | 5.23 | 6.35 | 0.69 | A |
5313-0020-55 | M83528/013E020 | Silicone | Ag | 49.20 | 68.25 | 16.27 | 35.24 | 5.23 | 6.35 | 0.69 | A |
5313-0020-60 | N/A | Silicone | Ni/C | 49.20 | 68.25 | 16.27 | 35.24 | 5.23 | 6.35 | 0.69 | A |
5313-0020-65 | M83528/013L020 | Silicone | Ag/Ni | 49.20 | 68.25 | 16.27 | 35.24 | 5.23 | 6.35 | 0.69 | A |
5313-0020-90 | N/A | Fluorosilicone | Ni/C | 49.20 | 68.25 | 16.27 | 35.24 | 5.23 | 6.35 | 0.69 | A |
5313-0021-10 | M83528/013A021 | Silicone | Ag/Cu | 38.89 | 57.94 | 16.24 | 35.29 | 3.81 | 3.17 | 0.69 | A |
5313-0021-15 | M83528/013G021 | Silicone | Ag/Cu | 38.89 | 57.94 | 16.24 | 35.29 | 3.81 | 3.17 | 0.69 | A |
5313-0021-20 | M83528/013B021 | Silicone | Ag/Al | 38.89 | 57.94 | 16.24 | 35.29 | 3.81 | 3.17 | 0.69 | A |
5313-0021-25 | M83528/013H021 | Silicone | Ag | 38.89 | 57.94 | 16.24 | 35.29 | 3.81 | 3.17 | 0.69 | A |
5313-0021-30 | M83528/013C021 | Fluorosilicone | Ag/Cu | 38.89 | 57.94 | 16.24 | 35.29 | 3.81 | 3.17 | 0.69 | A |
5313-0021-35 | M83528/013F021 | Fluorosilicone | Ag/Fu | 38.89 | 57.94 | 16.24 | 35.29 | 3.81 | 3.17 | 0.69 | A |
5313-0021-40 | M83528/013D021 | Fluorosilicone | Ag/Al | 38.89 | 57.94 | 16.24 | 35.29 | 3.81 | 3.17 | 0.69 | A |
5313-0021-45 | M83528/013K021 | Silicone | Ag/Cu | 38.89 | 57.94 | 16.24 | 35.29 | 3.81 | 3.17 | 0.69 | A |
5313-0021-50 | M83528/013M021 | Silicone | Ag/G | 38.89 | 57.94 | 16.24 | 35.29 | 3.81 | 3.17 | 0.69 | A |
5313-0021-55 | M83528/013E021 | Silicone | Ag | 38.89 | 57.94 | 16.24 | 35.29 | 3.81 | 3.17 | 0.69 | A |
5313-0021-60 | N/A | Silicone | Ni/C | 38.89 | 57.94 | 16.24 | 35.29 | 3.81 | 3.17 | 0.69 | A |
5313-0021-65 | M83528/013L021 | Silicone | Ag/Ni | 38.89 | 57.94 | 16.24 | 35.29 | 3.81 | 3.17 | 0.69 | A |
5313-0021-90 | N/A | Fluorosilicone | Ni/C | 38.89 | 57.94 | 16.24 | 35.29 | 3.81 | 3.17 | 0.69 | A |
5313-0024-10 | M83528/013A024 | Silicone | Ag/Cu | 61.93 | 80.98 | 20.64 | 40.83 | 6.53 | 7.95 | 0.69 | A |
5313-0024-15 | M83528/013G024 | Silicone | Ag/Cu | 61.93 | 80.98 | 20.64 | 40.83 | 6.53 | 7.95 | 0.69 | A |
5313-0024-20 | M83528/013B024 | Silicone | Ag/Al | 61.93 | 80.98 | 20.64 | 40.83 | 6.53 | 7.95 | 0.69 | A |
5313-0024-25 | M83528/013H024 | Silicone | Ag | 61.93 | 80.98 | 20.64 | 40.83 | 6.53 | 7.95 | 0.69 | A |
5313-0024-30 | M83528/013C024 | Fluorosilicone | Ag/Cu | 61.93 | 80.98 | 20.64 | 40.83 | 6.53 | 7.95 | 0.69 | A |
5313-0024-35 | M83528/013F024 | Fluorosilicone | Ag/Fu | 61.93 | 80.98 | 20.64 | 40.83 | 6.53 | 7.95 | 0.69 | A |
5313-0024-40 | M83528/013D024 | Fluorosilicone | Ag/Al | 61.93 | 80.98 | 20.64 | 40.83 | 6.53 | 7.95 | 0.69 | A |
5313-0024-45 | M83528/013K024 | Silicone | Ag/Cu | 61.93 | 80.98 | 20.64 | 40.83 | 6.53 | 7.95 | 0.69 | A |
5313-0024-50 | M83528/013M024 | Silicone | Ag/G | 61.93 | 80.98 | 20.64 | 40.83 | 6.53 | 7.95 | 0.69 | A |
5313-0024-55 | M83528/013E024 | Silicone | Ag | 61.93 | 80.98 | 20.64 | 40.83 | 6.53 | 7.95 | 0.69 | A |
5313-0024-60 | N/A | Silicone | Ni/C | 61.93 | 80.98 | 20.64 | 40.83 | 6.53 | 7.95 | 0.69 | A |
5313-0024-65 | M83528/013L024 | Silicone | Ag/Ni | 61.93 | 80.98 | 20.64 | 40.83 | 6.53 | 7.95 | 0.69 | A |
5313-0024-90 | N/A | Fluorosilicone | Ni/C | 61.93 | 80.98 | 20.64 | 40.83 | 6.53 | 7.95 | 0.69 | A |
5313-0025-10 | M83528/013A025 | Silicone | Ag/Cu | 44.45 | 63.50 | 20.51 | 40.83 | 4.06 | 3.17 | 0.69 | A |
5313-0025-15 | M83528/013G025 | Silicone | Ag/Cu | 44.45 | 63.50 | 20.51 | 40.83 | 4.06 | 3.17 | 0.69 | A |
5313-0025-20 | M83528/013B025 | Silicone | Ag/Al | 44.45 | 63.50 | 20.51 | 40.83 | 4.06 | 3.17 | 0.69 | A |
5313-0025-25 | M83528/013H025 | Silicone | Ag | 44.45 | 63.50 | 20.51 | 40.83 | 4.06 | 3.17 | 0.69 | A |
5313-0025-30 | M83528/013C025 | Fluorosilicone | Ag/Cu | 44.45 | 63.50 | 20.51 | 40.83 | 4.06 | 3.17 | 0.69 | A |
5313-0025-35 | M83528/013F025 | Fluorosilicone | Ag/Fu | 44.45 | 63.50 | 20.51 | 40.83 | 4.06 | 3.17 | 0.69 | A |
5313-0025-40 | M83528/013D025 | Fluorosilicone | Ag/Al | 44.45 | 63.50 | 20.51 | 40.83 | 4.06 | 3.17 | 0.69 | A |
5313-0025-45 | M83528/013K025 | Silicone | Ag/Cu | 44.45 | 63.50 | 20.51 | 40.83 | 4.06 | 3.17 | 0.69 | A |
5313-0025-50 | M83528/013M025 | Silicone | Ag/G | 44.45 | 63.50 | 20.51 | 40.83 | 4.06 | 3.17 | 0.69 | A |
5313-0025-55 | M83528/013E025 | Silicone | Ag | 44.45 | 63.50 | 20.51 | 40.83 | 4.06 | 3.17 | 0.69 | A |
5313-0025-60 | N/A | Silicone | Ni/C | 44.45 | 63.50 | 20.51 | 40.83 | 4.06 | 3.17 | 0.69 | A |
5313-0025-65 | M83528/013L025 | Silicone | Ag/Ni | 44.45 | 63.50 | 20.51 | 40.83 | 4.06 | 3.17 | 0.69 | A |
5313-0025-90 | N/A | Fluorosilicone | Ni/C | 44.45 | 63.50 | 20.51 | 40.83 | 4.06 | 3.17 | 0.69 | A |
5313-0027-10 | M83528/013A027 | Silicone | Ag/Cu | 88.90 | 63.50 | 47.94 | 22.54 | 6.76 | 7.95 | 0.69 | A |
5313-0027-15 | M83528/013G027 | Silicone | Ag/Cu | 88.90 | 63.50 | 47.94 | 22.54 | 6.76 | 7.95 | 0.69 | A |
5313-0027-20 | M83528/013B027 | Silicone | Ag/Al | 88.90 | 63.50 | 47.94 | 22.54 | 6.76 | 7.95 | 0.69 | A |
5313-0027-25 | M83528/013H027 | Silicone | Ag | 88.90 | 63.50 | 47.94 | 22.54 | 6.76 | 7.95 | 0.69 | A |
5313-0027-30 | M83528/013C027 | Fluorosilicone | Ag/Cu | 88.90 | 63.50 | 47.94 | 22.54 | 6.76 | 7.95 | 0.69 | A |
5313-0027-35 | M83528/013F027 | Fluorosilicone | Ag/Fu | 88.90 | 63.50 | 47.94 | 22.54 | 6.76 | 7.95 | 0.69 | A |
5313-0027-40 | M83528/013D027 | Fluorosilicone | Ag/Al | 88.90 | 63.50 | 47.94 | 22.54 | 6.76 | 7.95 | 0.69 | A |
5313-0027-45 | M83528/013K027 | Silicone | Ag/Cu | 88.90 | 63.50 | 47.94 | 22.54 | 6.76 | 7.95 | 0.69 | A |
5313-0027-50 | M83528/013M027 | Silicone | Ag/G | 88.90 | 63.50 | 47.94 | 22.54 | 6.76 | 7.95 | 0.69 | A |
5313-0027-55 | M83528/013E027 | Silicone | Ag | 88.90 | 63.50 | 47.94 | 22.54 | 6.76 | 7.95 | 0.69 | A |
5313-0027-60 | N/A | Silicone | Ni/C | 88.90 | 63.50 | 47.94 | 22.54 | 6.76 | 7.95 | 0.69 | A |
5313-0027-65 | M83528/013L027 | Silicone | Ag/Ni | 88.90 | 63.50 | 47.94 | 22.54 | 6.76 | 7.95 | 0.69 | A |
5313-0027-90 | N/A | Fluorosilicone | Ni/C | 88.90 | 63.50 | 47.94 | 22.54 | 6.76 | 7.95 | 0.69 | A |
5313-0028-10 | M83528/013A028 | Silicone | Ag/Cu | 45.31 | 70.64 | 22.59 | 47.99 | 3.96 | 3.17 | 0.69 | A |
5313-0028-15 | M83528/013G028 | Silicone | Ag/Cu | 45.31 | 70.64 | 22.59 | 47.99 | 3.96 | 3.17 | 0.69 | A |
5313-0028-20 | M83528/013B028 | Silicone | Ag/Al | 45.31 | 70.64 | 22.59 | 47.99 | 3.96 | 3.17 | 0.69 | A |
5313-0028-25 | M83528/013H028 | Silicone | Ag | 45.31 | 70.64 | 22.59 | 47.99 | 3.96 | 3.17 | 0.69 | A |
5313-0028-30 | M83528/013C028 | Fluorosilicone | Ag/Cu | 45.31 | 70.64 | 22.59 | 47.99 | 3.96 | 3.17 | 0.69 | A |
5313-0028-35 | M83528/013F028 | Fluorosilicone | Ag/Fu | 45.31 | 70.64 | 22.59 | 47.99 | 3.96 | 3.17 | 0.69 | A |
5313-0028-40 | M83528/013D028 | Fluorosilicone | Ag/Al | 45.31 | 70.64 | 22.59 | 47.99 | 3.96 | 3.17 | 0.69 | A |
5313-0028-45 | M83528/013K028 | Silicone | Ag/Cu | 45.31 | 70.64 | 22.59 | 47.99 | 3.96 | 3.17 | 0.69 | A |
5313-0028-50 | M83528/013M028 | Silicone | Ag/G | 45.31 | 70.64 | 22.59 | 47.99 | 3.96 | 3.17 | 0.69 | A |
5313-0028-55 | M83528/013E028 | Silicone | Ag | 45.31 | 70.64 | 22.59 | 47.99 | 3.96 | 3.17 | 0.69 | A |
5313-0028-60 | N/A | Silicone | Ni/C | 45.31 | 70.64 | 22.59 | 47.99 | 3.96 | 3.17 | 0.69 | A |
5313-0028-65 | M83528/013L028 | Silicone | Ag/Ni | 45.31 | 70.64 | 22.59 | 47.99 | 3.96 | 3.17 | 0.69 | A |
5313-0028-90 | N/A | Fluorosilicone | Ni/C | 45.31 | 70.64 | 22.59 | 47.99 | 3.96 | 3.17 | 0.69 | A |
5313-0031-10 | M83528/013A031 | Silicone | Ag/Cu | 69.85 | 98.42 | 29.53 | 58.61 | 6.86 | 7.92 | 0.69 | A |
5313-0031-15 | M83528/013G031 | Silicone | Ag/Cu | 69.85 | 98.42 | 29.53 | 58.61 | 6.86 | 7.92 | 0.69 | A |
5313-0031-20 | M83528/013B031 | Silicone | Ag/Al | 69.85 | 98.42 | 29.53 | 58.61 | 6.86 | 7.92 | 0.69 | A |
5313-0031-25 | M83528/013H031 | Silicone | Ag | 69.85 | 98.42 | 29.53 | 58.61 | 6.86 | 7.92 | 0.69 | A |
5313-0031-30 | M83528/013C031 | Fluorosilicone | Ag/Cu | 69.85 | 98.42 | 29.53 | 58.61 | 6.86 | 7.92 | 0.69 | A |
5313-0031-35 | M83528/013F031 | Fluorosilicone | Ag/Fu | 69.85 | 98.42 | 29.53 | 58.61 | 6.86 | 7.92 | 0.69 | A |
5313-0031-40 | M83528/013D031 | Fluorosilicone | Ag/Al | 69.85 | 98.42 | 29.53 | 58.61 | 6.86 | 7.92 | 0.69 | A |
5313-0031-45 | M83528/013K031 | Silicone | Ag/Cu | 69.85 | 98.42 | 29.53 | 58.61 | 6.86 | 7.92 | 0.69 | A |
5313-0031-50 | M83528/013M031 | Silicone | Ag/G | 69.85 | 98.42 | 29.53 | 58.61 | 6.86 | 7.92 | 0.69 | A |
5313-0031-55 | M83528/013E031 | Silicone | Ag | 69.85 | 98.42 | 29.53 | 58.61 | 6.86 | 7.92 | 0.69 | A |
5313-0031-60 | N/A | Silicone | Ni/C | 69.85 | 98.42 | 29.53 | 58.61 | 6.86 | 7.92 | 0.69 | A |
5313-0031-65 | M83528/013L031 | Silicone | Ag/Ni | 69.85 | 98.42 | 29.53 | 58.61 | 6.86 | 7.92 | 0.69 | A |
5313-0031-90 | N/A | Fluorosilicone | Ni/C | 69.85 | 98.42 | 29.53 | 58.61 | 6.86 | 7.92 | 0.69 | A |
5313-0032-10 | M83528/013A032 | Silicone | Ag/Cu | 50.80 | 80.16 | 29.53 | 58.61 | 3.81 | 3.17 | 0.69 | A |
5313-0032-15 | M83528/013G032 | Silicone | Ag/Cu | 50.80 | 80.16 | 29.53 | 58.61 | 3.81 | 3.17 | 0.69 | A |
5313-0032-20 | M83528/013B032 | Silicone | Ag/Al | 50.80 | 80.16 | 29.53 | 58.61 | 3.81 | 3.17 | 0.69 | A |
5313-0032-25 | M83528/013H032 | Silicone | Ag | 50.80 | 80.16 | 29.53 | 58.61 | 3.81 | 3.17 | 0.69 | A |
5313-0032-30 | M83528/013C032 | Fluorosilicone | Ag/Cu | 50.80 | 80.16 | 29.53 | 58.61 | 3.81 | 3.17 | 0.69 | A |
5313-0032-35 | M83528/013F032 | Fluorosilicone | Ag/Fu | 50.80 | 80.16 | 29.53 | 58.61 | 3.81 | 3.17 | 0.69 | A |
5313-0032-40 | M83528/013D032 | Fluorosilicone | Ag/Al | 50.80 | 80.16 | 29.53 | 58.61 | 3.81 | 3.17 | 0.69 | A |
5313-0032-45 | M83528/013K032 | Silicone | Ag/Cu | 50.80 | 80.16 | 29.53 | 58.61 | 3.81 | 3.17 | 0.69 | A |
5313-0032-50 | M83528/013M032 | Silicone | Ag/G | 50.80 | 80.16 | 29.53 | 58.61 | 3.81 | 3.17 | 0.69 | A |
5313-0032-55 | M83528/013E032 | Silicone | Ag | 50.80 | 80.16 | 29.53 | 58.61 | 3.81 | 3.17 | 0.69 | A |
5313-0032-60 | N/A | Silicone | Ni/C | 50.80 | 80.16 | 29.53 | 58.61 | 3.81 | 3.17 | 0.69 | A |
5313-0032-65 | M83528/013L032 | Silicone | Ag/Ni | 50.80 | 80.16 | 29.53 | 58.61 | 3.81 | 3.17 | 0.69 | A |
5313-0032-90 | N/A | Fluorosilicone | Ni/C | 50.80 | 80.16 | 29.53 | 58.61 | 3.81 | 3.17 | 0.69 | A |
5313-0034-10 | M83528/013A034 | Silicone | Ag/Cu | 114.30 | 76.20 | 72.58 | 34.48 | 6.76 | 7.95 | 0.69 | A |
5313-0034-15 | M83528/013G034 | Silicone | Ag/Cu | 114.30 | 76.20 | 72.58 | 34.48 | 6.76 | 7.95 | 0.69 | A |
5313-0034-20 | M83528/013B034 | Silicone | Ag/Al | 114.30 | 76.20 | 72.58 | 34.48 | 6.76 | 7.95 | 0.69 | A |
5313-0034-25 | M83528/013H034 | Silicone | Ag | 114.30 | 76.20 | 72.58 | 34.48 | 6.76 | 7.95 | 0.69 | A |
5313-0034-30 | M83528/013C034 | Fluorosilicone | Ag/Cu | 114.30 | 76.20 | 72.58 | 34.48 | 6.76 | 7.95 | 0.69 | A |
5313-0034-35 | M83528/013F034 | Fluorosilicone | Ag/Fu | 114.30 | 76.20 | 72.58 | 34.48 | 6.76 | 7.95 | 0.69 | A |
5313-0034-40 | M83528/013D034 | Fluorosilicone | Ag/Al | 114.30 | 76.20 | 72.58 | 34.48 | 6.76 | 7.95 | 0.69 | A |
5313-0034-45 | M83528/013K034 | Silicone | Ag/Cu | 114.30 | 76.20 | 72.58 | 34.48 | 6.76 | 7.95 | 0.69 | A |
5313-0034-50 | M83528/013M034 | Silicone | Ag/G | 114.30 | 76.20 | 72.58 | 34.48 | 6.76 | 7.95 | 0.69 | A |
5313-0034-55 | M83528/013E034 | Silicone | Ag | 114.30 | 76.20 | 72.58 | 34.48 | 6.76 | 7.95 | 0.69 | A |
5313-0034-60 | N/A | Silicone | Ni/C | 114.30 | 76.20 | 72.58 | 34.48 | 6.76 | 7.95 | 0.69 | A |
5313-0034-65 | M83528/013L034 | Silicone | Ag/Ni | 114.30 | 76.20 | 72.58 | 34.48 | 6.76 | 7.95 | 0.69 | A |
5313-0034-90 | N/A | Fluorosilicone | Ni/C | 114.30 | 76.20 | 72.58 | 34.48 | 6.76 | 7.95 | 0.69 | A |
5313-0035-10 | M83528/013A035 | Silicone | Ag/Cu | 97.64 | 59.54 | 72.58 | 34.48 | 4.37 | 3.17 | 0.69 | A |
5313-0035-15 | M83528/013G035 | Silicone | Ag/Cu | 97.64 | 59.54 | 72.58 | 34.48 | 4.37 | 3.17 | 0.69 | A |
5313-0035-20 | M83528/013B035 | Silicone | Ag/Al | 97.64 | 59.54 | 72.58 | 34.48 | 4.37 | 3.17 | 0.69 | A |
5313-0035-25 | M83528/013H035 | Silicone | Ag | 97.64 | 59.54 | 72.58 | 34.48 | 4.37 | 3.17 | 0.69 | A |
5313-0035-30 | M83528/013C035 | Fluorosilicone | Ag/Cu | 97.64 | 59.54 | 72.58 | 34.48 | 4.37 | 3.17 | 0.69 | A |
5313-0035-35 | M83528/013F035 | Fluorosilicone | Ag/Fu | 97.64 | 59.54 | 72.58 | 34.48 | 4.37 | 3.17 | 0.69 | A |
5313-0035-40 | M83528/013D035 | Fluorosilicone | Ag/Al | 97.64 | 59.54 | 72.58 | 34.48 | 4.37 | 3.17 | 0.69 | A |
5313-0035-45 | M83528/013K035 | Silicone | Ag/Cu | 97.64 | 59.54 | 72.58 | 34.48 | 4.37 | 3.17 | 0.69 | A |
5313-0035-50 | M83528/013M035 | Silicone | Ag/G | 97.64 | 59.54 | 72.58 | 34.48 | 4.37 | 3.17 | 0.69 | A |
5313-0035-55 | M83528/013E035 | Silicone | Ag | 97.64 | 59.54 | 72.58 | 34.48 | 4.37 | 3.17 | 0.69 | A |
5313-0035-60 | N/A | Silicone | Ni/C | 97.64 | 59.54 | 72.58 | 34.48 | 4.37 | 3.17 | 0.69 | A |
5313-0035-65 | M83528/013L035 | Silicone | Ag/Ni | 97.64 | 59.54 | 72.58 | 34.48 | 4.37 | 3.17 | 0.69 | A |
5313-0035-90 | N/A | Fluorosilicone | Ni/C | 97.64 | 59.54 | 72.58 | 34.48 | 4.37 | 3.17 | 0.69 | A |
5313-0038-10 | M83528/013A038 | Silicone | Ag/Cu | 95.25 | 138.18 | 43.62 | 86.80 | 6.71 | 6.35 | 0.69 | A |
5313-0038-15 | M83528/013G038 | Silicone | Ag/Cu | 95.25 | 138.18 | 43.62 | 86.80 | 6.71 | 6.35 | 0.69 | A |
5313-0038-20 | M83528/013B038 | Silicone | Ag/Al | 95.25 | 138.18 | 43.62 | 86.80 | 6.71 | 6.35 | 0.69 | A |
5313-0038-25 | M83528/013H038 | Silicone | Ag | 95.25 | 138.18 | 43.62 | 86.80 | 6.71 | 6.35 | 0.69 | A |
5313-0038-30 | M83528/013C038 | Fluorosilicone | Ag/Cu | 95.25 | 138.18 | 43.62 | 86.80 | 6.71 | 6.35 | 0.69 | A |
5313-0038-35 | M83528/013F038 | Fluorosilicone | Ag/Fu | 95.25 | 138.18 | 43.62 | 86.80 | 6.71 | 6.35 | 0.69 | A |
5313-0038-40 | M83528/013D038 | Fluorosilicone | Ag/Al | 95.25 | 138.18 | 43.62 | 86.80 | 6.71 | 6.35 | 0.69 | A |
5313-0038-45 | M83528/013K038 | Silicone | Ag/Cu | 95.25 | 138.18 | 43.62 | 86.80 | 6.71 | 6.35 | 0.69 | A |
5313-0038-50 | M83528/013M038 | Silicone | Ag/G | 95.25 | 138.18 | 43.62 | 86.80 | 6.71 | 6.35 | 0.69 | A |
5313-0038-55 | M83528/013E038 | Silicone | Ag | 95.25 | 138.18 | 43.62 | 86.80 | 6.71 | 6.35 | 0.69 | A |
5313-0038-60 | N/A | Silicone | Ni/C | 95.25 | 138.18 | 43.62 | 86.80 | 6.71 | 6.35 | 0.69 | A |
5313-0038-65 | M83528/013L038 | Silicone | Ag/Ni | 95.25 | 138.18 | 43.62 | 86.80 | 6.71 | 6.35 | 0.69 | A |
5313-0038-90 | N/A | Fluorosilicone | Ni/C | 95.25 | 138.18 | 43.62 | 86.80 | 6.71 | 6.35 | 0.69 | A |
5313-0039-10 | M83528/013A039 | Silicone | Ag/Cu | 95.25 | 138.13 | 43.62 | 86.80 | 6.76 | 6.35 | 0.69 | A |
5313-0039-15 | M83528/013G039 | Silicone | Ag/Cu | 95.25 | 138.13 | 43.62 | 86.80 | 6.76 | 6.35 | 0.69 | A |
5313-0039-20 | M83528/013B039 | Silicone | Ag/Al | 95.25 | 138.13 | 43.62 | 86.80 | 6.76 | 6.35 | 0.69 | A |
5313-0039-25 | M83528/013H039 | Silicone | Ag | 95.25 | 138.13 | 43.62 | 86.80 | 6.76 | 6.35 | 0.69 | A |
5313-0039-30 | M83528/013C039 | Fluorosilicone | Ag/Cu | 95.25 | 138.13 | 43.62 | 86.80 | 6.76 | 6.35 | 0.69 | A |
5313-0039-35 | M83528/013F039 | Fluorosilicone | Ag/Fu | 95.25 | 138.13 | 43.62 | 86.80 | 6.76 | 6.35 | 0.69 | A |
5313-0039-40 | M83528/013D039 | Fluorosilicone | Ag/Al | 95.25 | 138.13 | 43.62 | 86.80 | 6.76 | 6.35 | 0.69 | A |
5313-0039-45 | M83528/013K039 | Silicone | Ag/Cu | 95.25 | 138.13 | 43.62 | 86.80 | 6.76 | 6.35 | 0.69 | A |
5313-0039-50 | M83528/013M039 | Silicone | Ag/G | 95.25 | 138.13 | 43.62 | 86.80 | 6.76 | 6.35 | 0.69 | A |
5313-0039-55 | M83528/013E039 | Silicone | Ag | 95.25 | 138.13 | 43.62 | 86.80 | 6.76 | 6.35 | 0.69 | A |
5313-0039-60 | N/A | Silicone | Ni/C | 95.25 | 138.13 | 43.62 | 86.80 | 6.76 | 6.35 | 0.69 | A |
5313-0039-65 | M83528/013L039 | Silicone | Ag/Ni | 95.25 | 138.13 | 43.62 | 86.80 | 6.76 | 6.35 | 0.69 | A |
5313-0039-90 | N/A | Fluorosilicone | Ni/C | 95.25 | 138.13 | 43.62 | 86.80 | 6.76 | 6.35 | 0.69 | A |
5313-0040-10 | M83528/013A040 | Silicone | Ag/Cu | 106.38 | 161.14 | 55.05 | 109.66 | 6.76 | 6.35 | 0.69 | A |
5313-0040-15 | M83528/013G040 | Silicone | Ag/Cu | 106.38 | 161.14 | 55.05 | 109.66 | 6.76 | 6.35 | 0.69 | A |
5313-0040-20 | M83528/013B040 | Silicone | Ag/Al | 106.38 | 161.14 | 55.05 | 109.66 | 6.76 | 6.35 | 0.69 | A |
5313-0040-25 | M83528/013H040 | Silicone | Ag | 106.38 | 161.14 | 55.05 | 109.66 | 6.76 | 6.35 | 0.69 | A |
5313-0040-30 | M83528/013C040 | Fluorosilicone | Ag/Cu | 106.38 | 161.14 | 55.05 | 109.66 | 6.76 | 6.35 | 0.69 | A |
5313-0040-35 | M83528/013F040 | Fluorosilicone | Ag/Fu | 106.38 | 161.14 | 55.05 | 109.66 | 6.76 | 6.35 | 0.69 | A |
5313-0040-40 | M83528/013D040 | Fluorosilicone | Ag/Al | 106.38 | 161.14 | 55.05 | 109.66 | 6.76 | 6.35 | 0.69 | A |
5313-0040-45 | M83528/013K040 | Silicone | Ag/Cu | 106.38 | 161.14 | 55.05 | 109.66 | 6.76 | 6.35 | 0.69 | A |
5313-0040-50 | M83528/013M040 | Silicone | Ag/G | 106.38 | 161.14 | 55.05 | 109.66 | 6.76 | 6.35 | 0.69 | A |
5313-0040-55 | M83528/013E040 | Silicone | Ag | 106.38 | 161.14 | 55.05 | 109.66 | 6.76 | 6.35 | 0.69 | A |
5313-0040-60 | N/A | Silicone | Ni/C | 106.38 | 161.14 | 55.05 | 109.66 | 6.76 | 6.35 | 0.69 | A |
5313-0040-65 | M83528/013L040 | Silicone | Ag/Ni | 106.38 | 161.14 | 55.05 | 109.66 | 6.76 | 6.35 | 0.69 | A |
5313-0040-90 | N/A | Fluorosilicone | Ni/C | 106.38 | 161.14 | 55.05 | 109.66 | 6.76 | 6.35 | 0.69 | A |
5313-0041-10 | M83528/013A041 | Silicone | Ag/Cu | 161.14 | 106.38 | 109.66 | 55.05 | 6.76 | 6.35 | 0.69 | A |
5313-0041-15 | M83528/013G041 | Silicone | Ag/Cu | 161.14 | 106.38 | 109.66 | 55.05 | 6.76 | 6.35 | 0.69 | A |
5313-0041-20 | M83528/013B041 | Silicone | Ag/Al | 161.14 | 106.38 | 109.66 | 55.05 | 6.76 | 6.35 | 0.69 | A |
5313-0041-25 | M83528/013H041 | Silicone | Ag | 161.14 | 106.38 | 109.66 | 55.05 | 6.76 | 6.35 | 0.69 | A |
5313-0041-30 | M83528/013C041 | Fluorosilicone | Ag/Cu | 161.14 | 106.38 | 109.66 | 55.05 | 6.76 | 6.35 | 0.69 | A |
5313-0041-35 | M83528/013F041 | Fluorosilicone | Ag/Fu | 161.14 | 106.38 | 109.66 | 55.05 | 6.76 | 6.35 | 0.69 | A |
5313-0041-40 | M83528/013D041 | Fluorosilicone | Ag/Al | 161.14 | 106.38 | 109.66 | 55.05 | 6.76 | 6.35 | 0.69 | A |
5313-0041-45 | M83528/013K041 | Silicone | Ag/Cu | 161.14 | 106.38 | 109.66 | 55.05 | 6.76 | 6.35 | 0.69 | A |
5313-0041-50 | M83528/013M041 | Silicone | Ag/G | 161.14 | 106.38 | 109.66 | 55.05 | 6.76 | 6.35 | 0.69 | A |
5313-0041-55 | M83528/013E041 | Silicone | Ag | 161.14 | 106.38 | 109.66 | 55.05 | 6.76 | 6.35 | 0.69 | A |
5313-0041-60 | N/A | Silicone | Ni/C | 161.14 | 106.38 | 109.66 | 55.05 | 6.76 | 6.35 | 0.69 | A |
5313-0041-65 | M83528/013L041 | Silicone | Ag/Ni | 161.14 | 106.38 | 109.66 | 55.05 | 6.76 | 6.35 | 0.69 | A |
5313-0041-90 | N/A | Fluorosilicone | Ni/C | 161.14 | 106.38 | 109.66 | 55.05 | 6.76 | 6.35 | 0.69 | A |
5313-0042-10 | M83528/013A042 | Silicone | Ag/Cu | 138.13 | 220.68 | 82.99 | 165.54 | 6.35 | 6.35 | 0.69 | A |
5313-0042-15 | M83528/013G042 | Silicone | Ag/Cu | 138.13 | 220.68 | 82.99 | 165.54 | 6.35 | 6.35 | 0.69 | A |
5313-0042-20 | M83528/013B042 | Silicone | Ag/Al | 138.13 | 220.68 | 82.99 | 165.54 | 6.35 | 6.35 | 0.69 | A |
5313-0042-25 | M83528/013H042 | Silicone | Ag | 138.13 | 220.68 | 82.99 | 165.54 | 6.35 | 6.35 | 0.69 | A |
5313-0042-30 | M83528/013C042 | Fluorosilicone | Ag/Cu | 138.13 | 220.68 | 82.99 | 165.54 | 6.35 | 6.35 | 0.69 | A |
5313-0042-35 | M83528/013F042 | Fluorosilicone | Ag/Fu | 138.13 | 220.68 | 82.99 | 165.54 | 6.35 | 6.35 | 0.69 | A |
5313-0042-40 | M83528/013D042 | Fluorosilicone | Ag/Al | 138.13 | 220.68 | 82.99 | 165.54 | 6.35 | 6.35 | 0.69 | A |
5313-0042-45 | M83528/013K042 | Silicone | Ag/Cu | 138.13 | 220.68 | 82.99 | 165.54 | 6.35 | 6.35 | 0.69 | A |
5313-0042-50 | M83528/013M042 | Silicone | Ag/G | 138.13 | 220.68 | 82.99 | 165.54 | 6.35 | 6.35 | 0.69 | A |
5313-0042-55 | M83528/013E042 | Silicone | Ag | 138.13 | 220.68 | 82.99 | 165.54 | 6.35 | 6.35 | 0.69 | A |
5313-0042-60 | N/A | Silicone | Ni/C | 138.13 | 220.68 | 82.99 | 165.54 | 6.35 | 6.35 | 0.69 | A |
5313-0042-65 | M83528/013L042 | Silicone | Ag/Ni | 138.13 | 220.68 | 82.99 | 165.54 | 6.35 | 6.35 | 0.69 | A |
5313-0042-90 | N/A | Fluorosilicone | Ni/C | 138.13 | 220.68 | 82.99 | 165.54 | 6.35 | 6.35 | 0.69 | A |
LTE Material Number | LTE-10 | LTE-15 | LTE-20 | LTE-25 | LTE-30 | LTE-35 | LTE-40-45D | LTE-40-50D | LTE-40 | LTE-45 | LTE-50 | LTE-55 | LTE-60-40D | LTE-60* | LTE-65 | LTE-80 | LTE-90 | LTE-105 | LTE-110 |
---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|---|
Elastomer Type | SIL | SIL | SIL | SIL | FSIL | FSIL | FSIL | FSIL | FSIL | SIL | SIL | SIL | SIL | SIL | SIL | FSIL | FSIL | SIL | FSIL |
Filler Matieral | Ag/Cu | Ag/Cu | Ag/Al | Ag | Ag/Cu | Ag | Ag/Al | Ag/Al | Ag/Al | Ag/Cu | Ag/Glass | Ag | Ni/C | Ni/C | Ag/Ni | Ag/Ni | Ni/C | Ni/Al | Ni/Al |
MIL-DTL-83528 Material Type | A | G | B | H | C | F | - | - | D | K | M | E | - | - | L | - | - | - | - |
Electrical Properties | |||||||||||||||||||
Volume Resistivity, Max (Ohm-cm) | 0.004 | 0.007 | 0.008 | 0.005 | 0.010 | 0.002 | 0.015 | 0.015 | 0.012 | 0.005 | 0.006 | 0.002 | 0.100 | 0.100 | 0.005 | 0.006 | 0.100 | 0.150 | 0.250 |
Shielding Effectiveness 20MHz-10GHz, Min (dB) | 110 | 110 | 100 | 110 | 110 | 110 | 90 | 90 | 90 | 110 | 100 | 110 | 100 | 100 | 100 | 90 | 100 | - | 100 |
Physical Properties | |||||||||||||||||||
Specific Gravity, ±13% | 3.50 | 4.75 | 2.00 | 4.00 | 4.00 | 4.00 | 1.90 | 1.90 | 2.00 | 3.50 | 1.90 | 3.50 | 1.90 | 1.90 | 4.00 | 4.10 | 2.20 | 2.20 | 2.05 |
Hardness, ±7 (Shore A) | 65 | 80 | 65 | 80 | 75 | 75 | 45 | 50 | 70 | 85 | 200 | 65 | 40 | 55* | 75 | 75 | 70 | 68 | 72 |
Tensile Strength, Min (PSI) | 200 | 600 | 200 | 400 | 180 | 250 | 100 | 100 | 180 | 400 | 100/300 | 300 | 125 | 150 | 200 | 300 | 150 | 150 | 150 |
Elongation, Min/Max (%) | 100/300 | 20/ꚙ | 100/300 | 90/290 | 100/300 | 100/300 | 60/260 | 60/260 | 60/260 | 100/300 | 30 | 200/500 | 100/300 | 50/250 | 100/300 | 70/300 | 60/250 | 100/- | 50/- |
Tear Strength, Min (PSI) | 25 | 70 | 30 | 60 | 35 | 40 | 100 | 100 | 35 | 40 | 30 | 50 | 20 | 20 | 30 | 45 | 40 | 40 | 35 |
Compression Set, Max (%) | 32 | NA | 32 | 60 | 35 | 60 | 35 | 35 | 30 | 35 | 160 | 45 | 40 | 35 | 32 | 40 | 25 | 30 | 30 |
Operating Temperature, Min/Max (°C) | -55/125 | -45/125 | -55/160 | -55/160 | -55/125 | -65/160 | -55/160 | -55/160 | -55/160 | -45/125 | -55/160 | -55/160 | -55/160 | -55/160 | -55/160 | -55/125 | -55/160 | -55/125 | -55/125 |
Electrical Stability | |||||||||||||||||||
After Heat Aging, Max (Ω-cm) | 0.010 | 0.010 | 0.010 | 0.008 | 0.015 | 0.010 | 0.015 | 0.015 | 0.015 | 0.010 | 0.015 | 0.010 | 0.150 | 0.200 | 0.010 | 0.015 | 0.200 | - | - |
After Break, Max (Ω-cm) | 0.008 | NA | 0.015 | 0.006 | 0.015 | 0.010 | 0.025 | 0.025 | 0.015 | 0.010 | 0.009 | 0.010 | 0.250 | 0.100 | 0.010 | N/A | 0.100 | - | - |
During vibration, Max (Ω-cm) | 0.006 | 0.010 | 0.012 | 0.006 | 0.015 | 0.010 | 0.015 | 0.015 | 0.015 | 0.010 | 0.009 | 0.010 | 0.150 | 0.100 | 0.010 | 0.015 | 0.100 | - | - |
After Vibration, Max (Ω-cm) | 0.004 | 0.007 | 0.008 | 0.005 | 0.010 | 0.002 | 0.012 | 0.012 | 0.012 | 0.005 | 0.006 | 0.002 | 0.100 | 0.100 | 0.005 | 0.006 | 0.100 | - | - |
After Exposure to EMP, Max (Ω-cm) | 0.010 | 0.010 | 0.010 | 0.008 | 0.015 | 0.010 | 0.015 | 0.015 | 0.015 | 0.010 | 0.015 | 0.010 | 0.150 | 0.100 | 0.010 | 0.010 | 0.100 | - | - |
Copression/Deflection, Min (%) | 3.5 | 2.5 | 3.5 | 2.5 | 3.5 | 3.5 | 3.5 | 3.5 | 3.5 | 2.5 | 3.5 | 2.5 | 3.0 | 8.0 | 3.5 | 3.5 | 5.0 | - | - |
Fluid Immersion, Survivable/Nonsurvivable (SUR/NS) | NS | NS | NS | NS | SUR | SUR | SUR | SUR | SUR | NS | NS | NS | SUR | NS | NS | SUR | SUR | - | - |
*Extruded material will have a harness of 70±7 Shore A |
Leader Tech is a world leading innovator and manufacturer of EMI shielding products for circuit boards, electronic enclosures, thermal products, microwave absorbers and interconnect cables.
