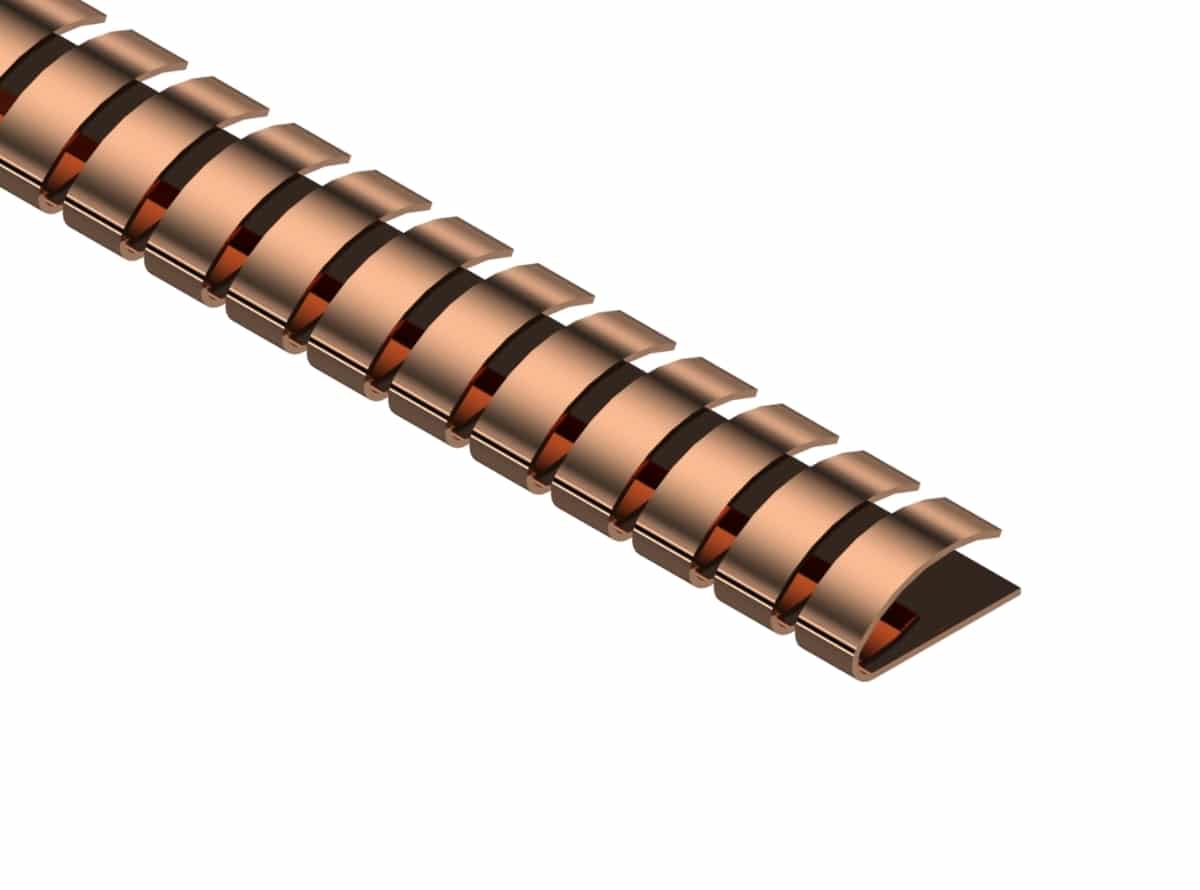

Home » Enclosure Shielding » Beryllium Copper Fingerstock » U | Contact
Contact gaskets are primarily used for grounding and shielding in high frequency applications. These gaskets provide engineers and designers with flexibility to solve their shielding and grounding issues. They are available in a variety of different lengths, widths and profiles. Standard factory length for Contact Series strips is 16″. Individual contacts available in tape & reel packaging. Adhesive tape is optional – please consult factory.
PP = plating code from plating code table below
X.XXX = Desired length
Leader Tech Part Number | A (in) | B (in) | C (in) | D (in) | F (in) | G (in) | T (in) | Max Length (in) | Fingers at Max Length | Adhesive |
---|---|---|---|---|---|---|---|---|---|---|
Leader Tech Part Number | A (in) | B (in) | C (in) | D (in) | F (in) | G (in) | T (in) | Max Length (in) | Fingers at Max Length | Adhesive |
7-13U-PP-X.XXX | 0.070 | 0.130 | 0.070 | 0.102 | 0.040 | 0.020 | 0.0040 | 24 | 400 | N |
13-28U-PP-X.XXX | 0.130 | 0.280 | 0.160 | 0.230 | 0.095 | 0.040 | 0.0100 | 24 | 178 | N |
28-49U-PP-X.XXX | 0.280 | 0.490 | 0.340 | 0.380 | 0.125 | 0.062 | 0.0064 | 24 | 129 | N |
Leader Tech Part Number | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | T (mm) | Max Length (mm) | Fingers at Max Length | Adhesive |
---|---|---|---|---|---|---|---|---|---|---|
Leader Tech Part Number | A (mm) | B (mm) | C (mm) | D (mm) | F (mm) | G (mm) | T (mm) | Max Length (mm) | Fingers at Max Length | Adhesive |
7-13U-PP-X.XXX | 1.78 | 3.30 | 1.78 | 2.59 | 1.02 | 0.51 | 0.102 | 609 | 400 | N |
13-28U-PP-X.XXX | 3.30 | 7.11 | 4.06 | 5.84 | 2.41 | 1.02 | 0.254 | 609 | 178 | N |
28-49U-PP-X.XXX | 7.11 | 12.45 | 8.64 | 9.65 | 3.18 | 1.57 | 0.163 | 611 | 129 | N |
Plating Code | Plating | Specification |
---|---|---|
BD | As Heat treated | As Heat Treated with Nitrogen |
AU | Gold | ASTM B488, TYPE I, CODE C, CLASS 1.25 |
AG | Silver, Bright | ASTM B700, TYPE 2, GRADE B, CLASS N |
MAG | Silver, Matte | ASTM B700, TYPE 2, GRADE A, CLASS N |
CDC | Cadmium Chromate, Clear | ASTM B766, CLASS 5, TYPE III |
CDY | Cadmium Chromate, Yellow | ASTM B766, CLASS 5, TYPE II |
NI | Electroless Nickel RoHS | ASTM B733, SC1, CLASS 1 |
SN | Tin, Bright | ASTM B545, CLASS A |
ST | Tin, Matte | ASTM B545, CLASS A |
SNPB | Tin Lead | ASTM B579, SC2 |
SU | Solderable Unplated | - |
ZINC | Zinc, Clear | ASTM B633, SC1, TYPE III |
ZNY | Zinc, Yellow | ASTM B633, SC1, TYPE II |
