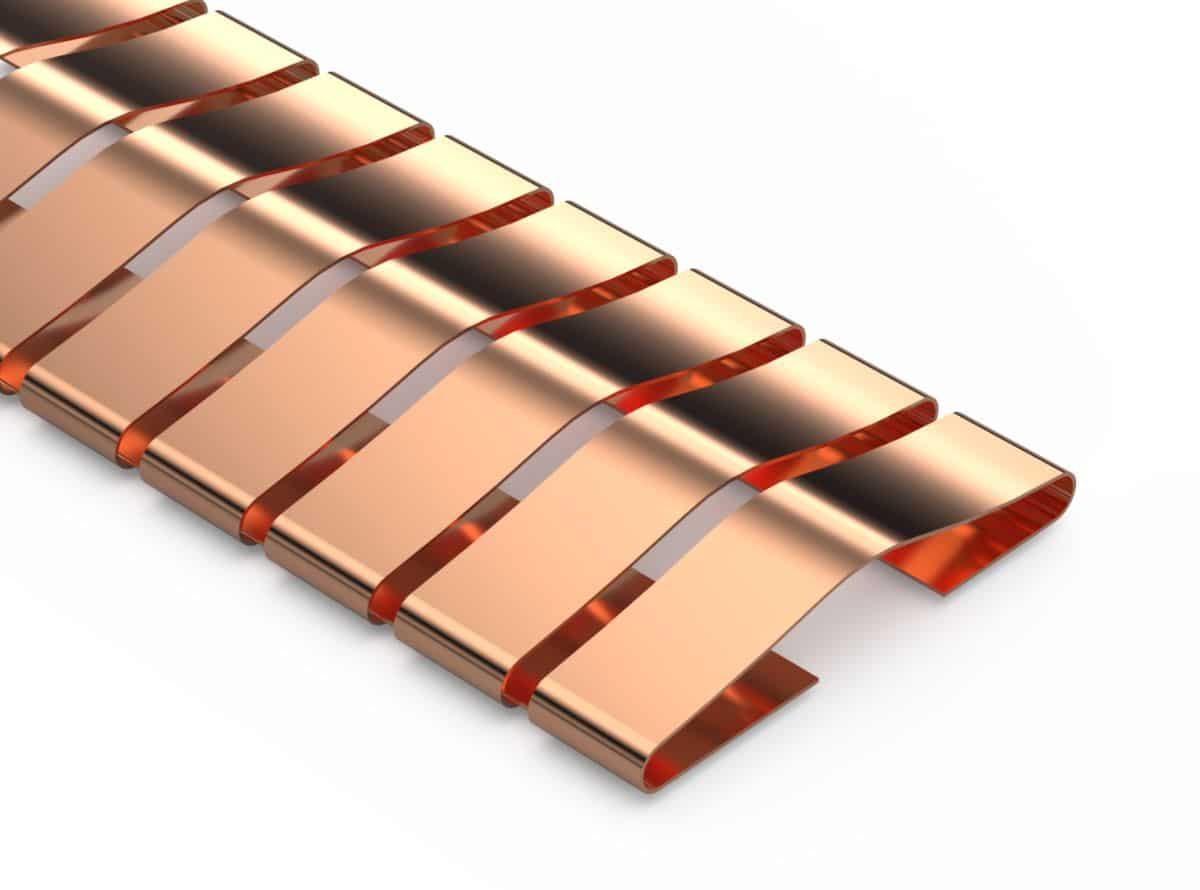

Low Profile Fingerstock Gasket for EMI/RFI Shielding Applications
Low Profile Hook Fingerstock Gaskets provide reliable EMI/RFI shielding while requiring some of the lowest compression forces available in the industry. Manufactured from high-performance beryllium copper, these fingerstock gaskets maintain excellent electrical conductivity and shielding effectiveness across repeated compression cycles.
Their compact profile makes them ideal for small apertures, access panels, electronic enclosures, telecommunications equipment, and applications with limited installation space. The hook-style design ensures consistent electrical contact while helping maintain long-term shielding performance.
Leader Tech Low Profile Fingerstock Gaskets are available in multiple finishes and lengths to meet a wide range of EMI shielding requirements.
Options
PP = plating code from plating code table below
X.XXX = Desired length

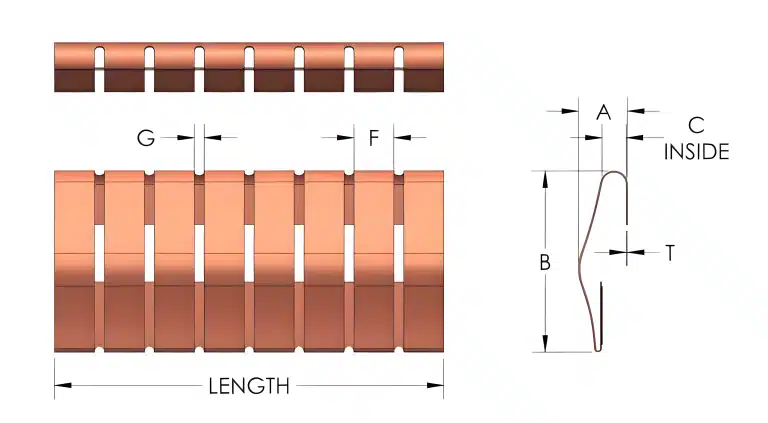

| Leader Tech Part Number | A (in) | B (in) | C (in) | F (in) | G (in) | T (in) | Max Length (in) | Adhesive |
|---|---|---|---|---|---|---|---|---|
| Leader Tech Part Number | A (in) | B (in) | C (in) | F (in) | G (in) | T (in) | Max Length (in) | Adhesive |
| 6-45LPH-060-PP-X.XXX | 0.060 | 0.450 | 0.060 | 0.100 | 0.025 | 0.0040 | 16 | Y |
| 6-S-45LPH-060-PP-X.XXX | 0.060 | 0.450 | 0.060 | 0.100 | 0.025 | 0.0030 | 16 | Y |
| Leader Tech Part Number | A (mm) | B (mm) | C (mm) | F (mm) | G (mm) | T (mm) | Max Length (mm) | Fingers at Max Length | Adhesive |
|---|---|---|---|---|---|---|---|---|---|
| Leader Tech Part Number | A (mm) | B (mm) | C (mm) | F (mm) | G (mm) | T (mm) | Max Length (mm) | Fingers at Max Length | Adhesive |
| 6-45LPH-060-PP-X.XXX | 1.52 | 11.43 | 1.52 | 2.54 | 0.64 | 0.102 | 406 | 128 | Y |
| 6-S-45LPH-060-PP-X.XXX | 1.52 | 11.43 | 1.52 | 2.54 | 0.64 | 0.076 | 406 | 128 | Y |
| Plating Code | Plating | Specification |
|---|---|---|
| BD | As Heat treated | As Heat Treated with Nitrogen |
| AU | Gold | ASTM B488, TYPE I, CODE C, CLASS 1.25 PRECEDED BY AN UNDERCOAT OF AT LEAST .000047" OF COPPER PER SAE-AMS2418 AND AT LEAST .000047" OF NICKEL PER SAE-AMS-QQ-N-290 |
| AG | Silver, Bright | ASTM B700, TYPE 2, GRADE B, CLASS N .0001" MIN PRECEDED BY A NICKEL UNDERCOAT AT LEAST .000039" THICK PER SAE-AMS-QQ-N-290 |
| MAG | Silver, Matte | ASTM B700, TYPE 2, GRADE A, CLASS N .0001" MIN PRECEDED BY A NICKEL UNDERCOAT AT LEAST .000039" THICK PER SAE-AMS-QQ-N-290 |
| CDC | Cadmium Chromate, Clear | ASTM B766, CLASS 5, TYPE III |
| CDY | Cadmium Chromate, Yellow | ASTM B766, CLASS 5, TYPE II |
| NI | Electroless Nickel RoHS | ASTM B733, TYPE IV, SC1, CLASS 1 |
| SN | Tin, Bright | ASTM B545, CLASS A PRECEDED BY A NICKEL UNDERCOAT AT LEAST .00005" THICK PER SAE-AMS-QQ-N-290 |
| ST | Tin, Matte | ASTM B545, CLASS A PRECEDED BY A NICKEL UNDERCOAT AT LEAST .00005" THICK PER SAE-AMS-QQ-N-290 |
| SNPB | Tin Lead | ASTM B 579, SC2 PRECEDED BY AN UNDERCOAT OF AT LEAST .000098" OF COPPER PER SAE-AMS2418 AND AT LEAST .000098" OF NICKEL PER SAE-AMS-QQ-N-290 |
| SU | Solderable Unplated | - |
| ZNC | Zinc, Clear | ASTM B633, SC1, TYPE III |
| ZNY | Zinc, Yellow | ASTM B633, SC1, TYPE II |
