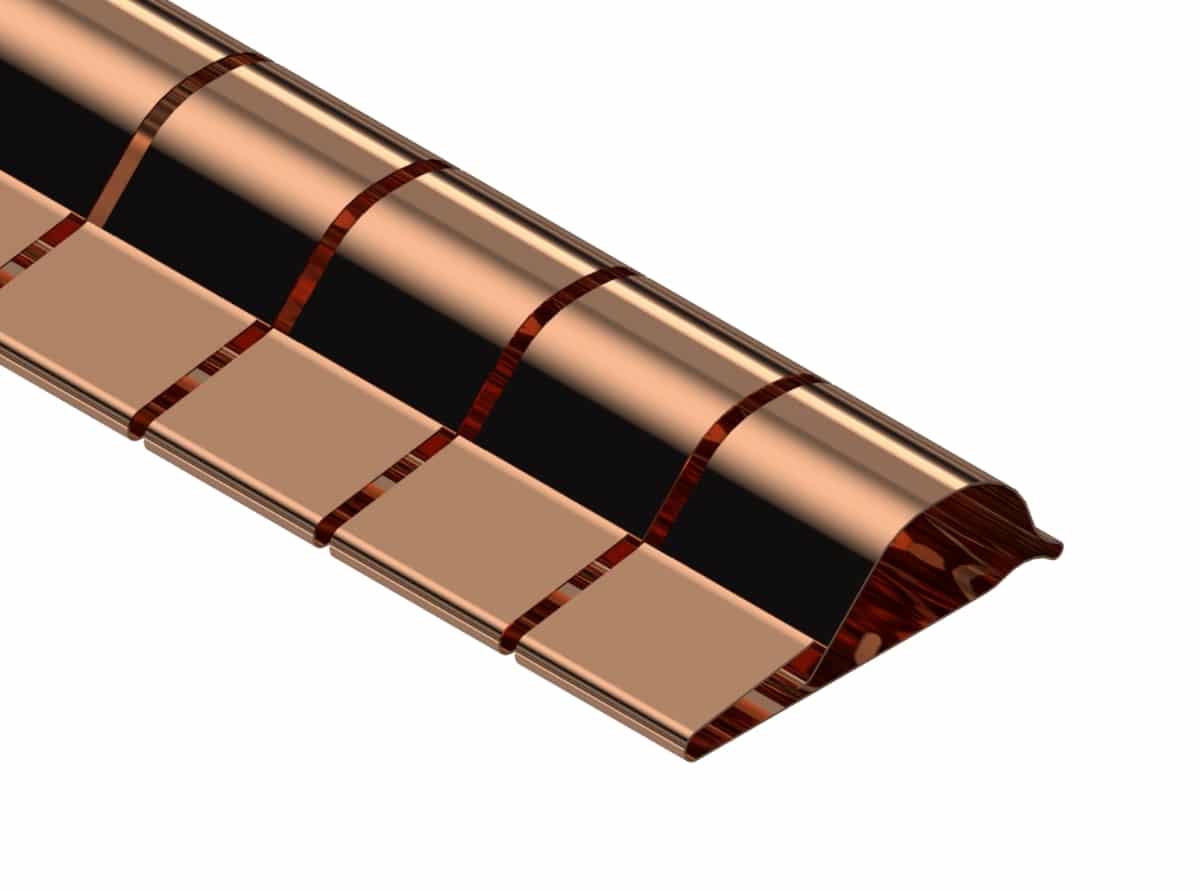

The FSC was created to provide snag free gaskets with FS gasket features. The base of the gasket is extended from the mounting area and then folded up, over, down, and then comes to rest over the leading edge of the formed spring. Under compression, the leading edge of the gasket slides under and is “captured.” This “no snag” feature is also used to prevent possible gasket damage.
PP = plating code from plating code table below
X.XXX = Desired length
Lengths greater than 24 inches are only available in the following finishes: BD, NI, SN, ST, SNPB, SU
Leader Tech Part Number | A (in) | B (in) | F (in) | G (in) | T (in) | Max Length (in) | Fingers at Max Length | Adhesive |
---|---|---|---|---|---|---|---|---|
Leader Tech Part Number | A (in) | B (in) | F (in) | G (in) | T (in) | Max Length (in) | Fingers at Max Length | Adhesive |
8-25FSC-PP-X.XXX | 0.080 | 0.250 | 0.170 | 0.018 | 0.0030 | 300 | 1596 | Y |
14-51FSC-PP-X.XXX | 0.140 | 0.510 | 0.228 | 0.022 | 0.0030 | 300 | 1200 | Y |
14-S-51FSC-PP-X.XXX | 0.140 | 0.510 | 0.228 | 0.022 | 0.0020 | 300 | 1200 | Y |
23-76FSC-PP-X.XXX | 0.230 | 0.760 | 0.343 | 0.032 | 0.0040 | 300 | 800 | Y |
Leader Tech Part Number | A (mm) | B (mm) | F (mm) | G (mm) | T (mm) | Max Length (mm) | Fingers at Max Length | Adhesive |
---|---|---|---|---|---|---|---|---|
Leader Tech Part Number | A (mm) | B (mm) | F (mm) | G (mm) | T (mm) | Max Length (mm) | Fingers at Max Length | Adhesive |
8-25FSC-PP-X.XXX | 2.03 | 6.35 | 4.32 | 0.46 | 0.076 | 7621 | 1596 | Y |
14-51FSC-PP-X.XXX | 3.56 | 12.95 | 5.79 | 0.56 | 0.076 | 7619 | 1200 | Y |
14-S-51FSC-PP-X.XXX | 3.56 | 12.95 | 5.79 | 0.56 | 0.051 | 7619 | 1200 | Y |
23-76FSC-PP-X.XXX | 5.84 | 19.30 | 8.71 | 0.81 | 0.102 | 7619 | 800 | Y |
Plating Code | Plating | Specification |
---|---|---|
BD | As Heat treated | As Heat Treated with Nitrogen |
AU | Gold | ASTM B488, TYPE I, CODE C, CLASS 1.25 |
AG | Silver, Bright | ASTM B700, TYPE 2, GRADE B, CLASS N |
MAG | Silver, Matte | ASTM B700, TYPE 2, GRADE A, CLASS N |
CDC | Cadmium Chromate, Clear | ASTM B766, CLASS 5, TYPE III |
CDY | Cadmium Chromate, Yellow | ASTM B766, CLASS 5, TYPE II |
NI | Electroless Nickel RoHS | ASTM B733, SC1, CLASS 1 |
SN | Tin, Bright | ASTM B545, CLASS A |
ST | Tin, Matte | ASTM B545, CLASS A |
SNPB | Tin Lead | ASTM B579, SC2 |
SU | Solderable Unplated | - |
ZINC | Zinc, Clear | ASTM B633, SC1, TYPE III |
ZNY | Zinc, Yellow | ASTM B633, SC1, TYPE II |
