Home » Enclosure Shielding » Beryllium Copper Fingerstock » CPG | Clip-On

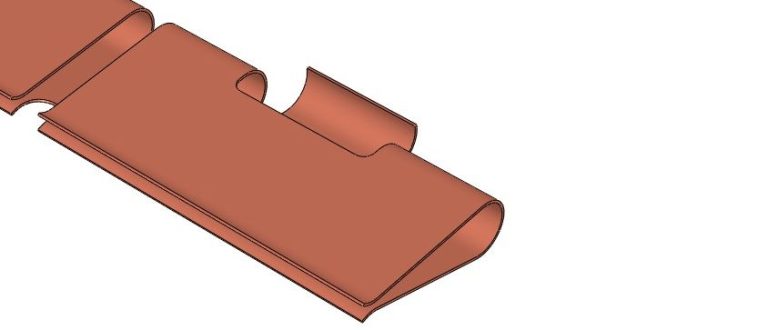

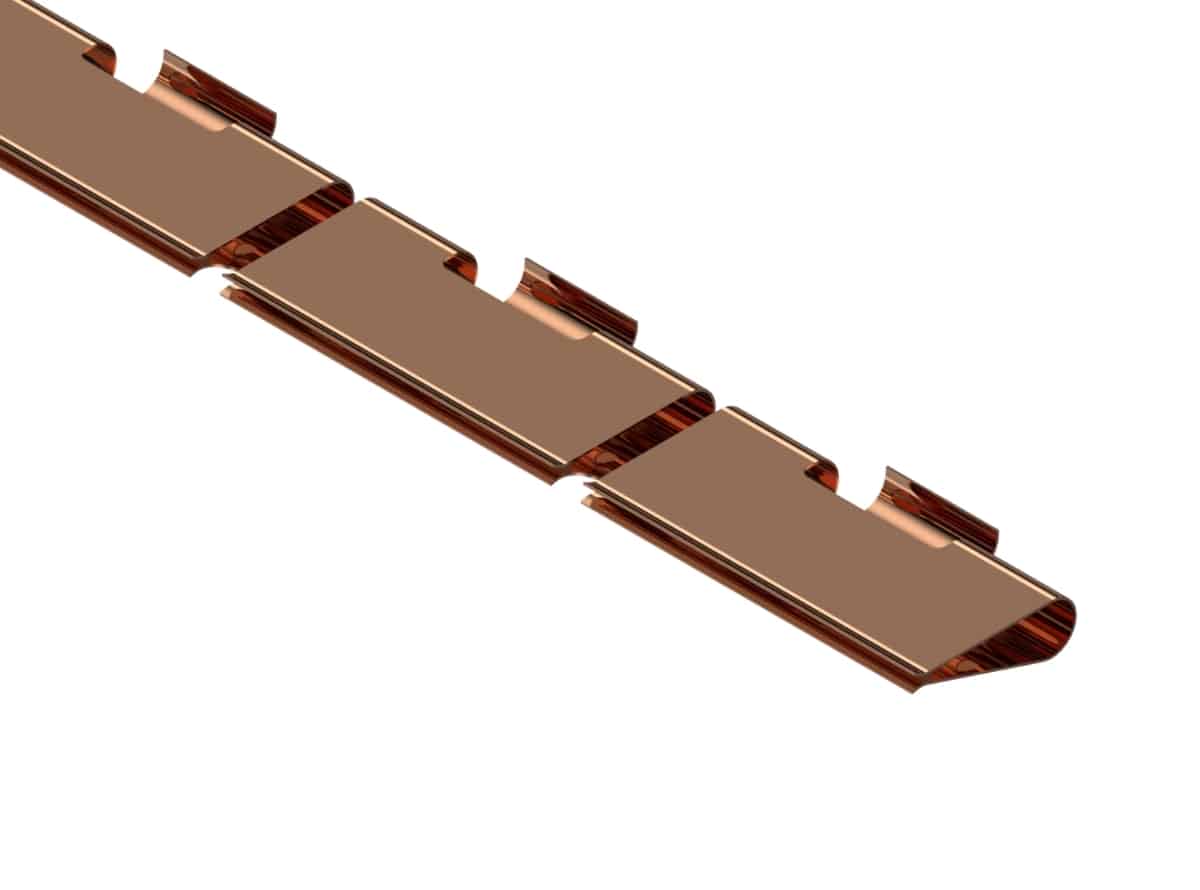

Perpendicular Electrical Grounding Strips
• Finger extension provides grounding from card or PCB to
a backplane housing surface
• Wide clip-on area with “D” lance offers reliable retention
• .0035 material offers significant resiliency
PP = plating code from plating code table below
X.XXX = Desired length

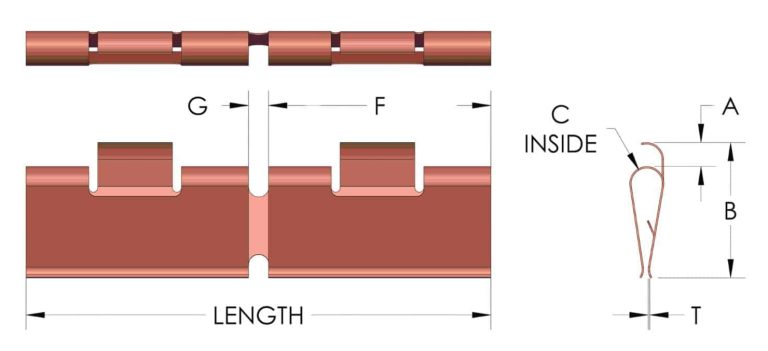

Leader Tech Part Number | A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | G (in) | T (in) | Max Length (in) | Fingers at Max Length | Adhesive | Lance Type |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Leader Tech Part Number | A (in) | B (in) | C (in) | D (in) | E (in) | F (in) | G (in) | T (in) | Max Length (in) | Fingers at Max Length | Adhesive | Lance Type |
6-31CPG-PP-X.XXX | 0.060 | 0.310 | 0.040 | N/A | N/A | 0.500 | 0.045 | 0.0040 | 24 | 44 | N | D |
Leader Tech Part Number | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | T (mm) | Max Length (mm) | Fingers at Max Length | Adhesive | Lance Type |
---|---|---|---|---|---|---|---|---|---|---|---|---|
Leader Tech Part Number | A (mm) | B (mm) | C (mm) | D (mm) | E (mm) | F (mm) | G (mm) | T (mm) | Max Length (mm) | Fingers at Max Length | Adhesive | Lance Type |
6-31CPG-PP-X.XXX | 1.52 | 7.87 | 1.02 | N/A | N/A | 12.70 | 1.14 | 0.102 | 608 | 44 | N | D |
